כל אלה משימות ל-Logic Analyzer.
ערוצי התקשורת הדיגיטליים הופכים לנפוצים יותר ויותר וכלי העבודה הדרוש כדי להבין מה עובר בערוצים אלה הוא Logic Analyzer.

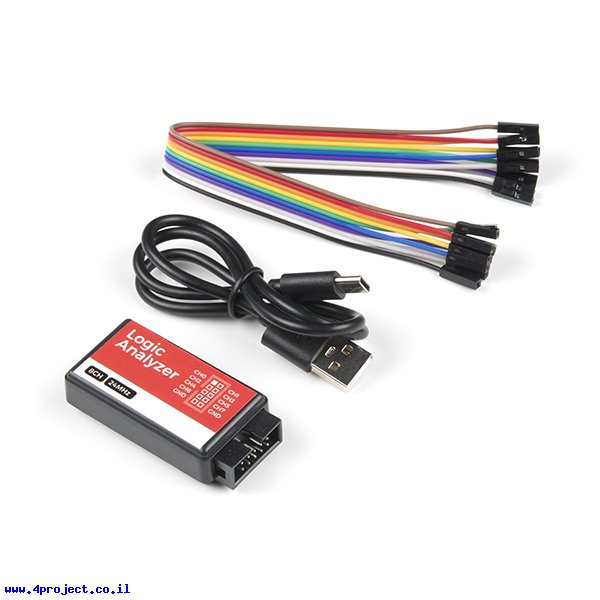

זהו Logic של 8 קווים עם תמיכה בדגימות על 24MHz. גרסה משתלמת ומספקת לרוב הצרכים הבסיסיים בתחום מיקרובקרים.
מכשיר זה יעבוד עם מתחים של 2V עד 5.5V כ-"1" לוגי.
תוכלו להשתמש בתוכנת PulseView להצגת הסיגנלים.
מגיע עם כבל USB וכבל גישור נקבה/נקבה של 10 קווים.
החל מ-04/2022 מוצר זה מגיע עם חיבור USB-C, לפני זה הגיע עם USB-miniB.
שימו לב:
בחלק מהמכשירים קו ה-GND הממוקם בצמוד לקו 6 הוא לא בדיוק קו אדמה, אלא סוג של שעון. אנחנו ממליצים לא להשתמש בקו זה.
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ערוצים: 8
- קצב דגימה: 24MHz
- אורך: 54.7 מ"מ
- רוחב: 27.4 מ"מ
- גובה: 14.1 מ"מ
נתוני משלוח (הסבר):
- משקל: 36 גרם
- אריזה מינימלית: מעטפה מרופדת
