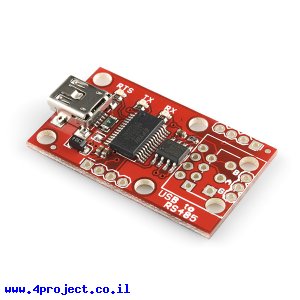

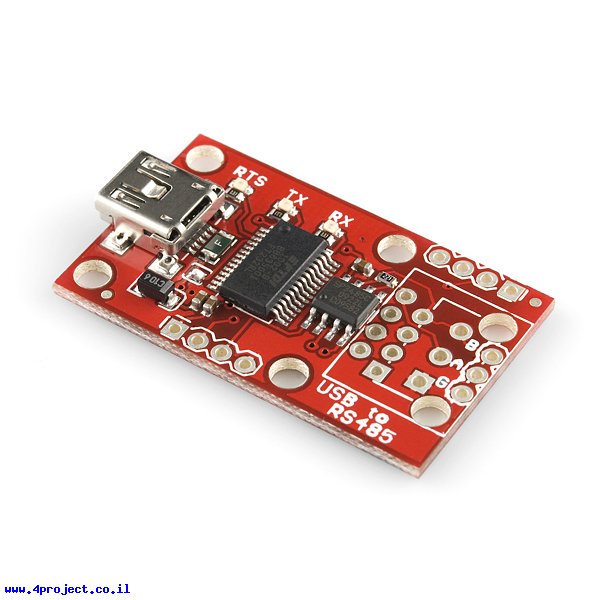

מתאם זה מקבל את המתח שלו ממחבר miniUSB ויודע לייצר לבד מתחים גבוהים יותר על קוי התקשורת (בין 7V- ל-12V+). קווי Rx וה-Tx של ה-USB מובאים לחורים במרחק 2.54 מ"מ.
קווי תקשורת ה-RS-485 מובאים לחיבורים המתאימים ל-3 מחברים שונים: מחבר RJ-45, טרמינל 3.5 מ"מ בעל 3 פינים או 3 פינים במרחק של 2.54 מ"מ.
קו ה-RTS של רכיב ה-FT232RL מחובר לקו המאפשר שידור של רכיב ה-SP3485.
מודול זה יזוהה כפורט תקשורת טורית במחשב אם תשתמשו בדרייברים המצורפים בקישורים למוצר. רכיב ה-FT232 הוא רכיב פופולרי ומספק דרייברים למערכות הפעלה נפוצות כמו Windows, Linux ו-Mac.
פרוטוקול RS-485 שימושי מאוד לשליטה ובקרה על רכיבים מרוחקים, למשל מכונות במפעל או רכיבי בית חכם. אפשר לחבר עד 33 רכיבים על קו אחד כך שהמרוחקים שביניהם יהיו במרחק של עד 1200 מטר. הפרוטוקול מאפשר להעביר עד 10 Mbps בין רכיבים קרובים, אבל קצב העברה יורד כשהמרחק עולה. מומלץ לקרוא עוד על הפרוטוקול ב-wiki.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: SparkFun
- דגם: USB to RS-485 Converter
- חיבור: USB-miniB
- קצב שידור: 10 Mbps
- אורך: 39.4mm
- רוחב: 22.8mm
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (SP3485) (קובץ PDF)
- הסבר על RS-485 ב-Wiki (אנגלית)
- דרייברים ל-FT232RL

נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: קופסה קטנה
