בשונה לחלק מחיישני מרחק המבוססים על כמות או זווית האור החוזרת, חיישן זה מחשב את הזמן המדוייק שלוקח לאור לחזור וכך להגיע לתוצאה מדוייקת יותר בלי תלות בסוג או צבע של הגוף הנמדד.
החיישן יכול למדוד עד טווח של 4 מטר. טווח המינימלי הוא 4 ס"מ בו החיישן יוכל לזהות עצמים, אבל המדידה לא תהיה מדויקת.
ה-VL53L1X הרבה יותר משוכלל מחיישני מרחק ממשפחה זו. הגדרות הרכיב מאפשרות לשנות את טווח המדידה ל-3 רמות שונות:
- קצר - עד 1.3 מטר עם קצב מדידה עד 50Hz. זהו מצב הכי פחות מושפע מהתאורה החיצונית
- בינוני - עד 3 מטר עם קצב מדידה עד 30Hz
- ארוך - עד 4 מטר עם קצב מדידה עד 30Hz
הרכיב מאפשר גם להגדיר מטריצת איזורים 16x16 בהם תתבצע המדידה ובכך לצמצם את טווח הראיה של הרכיב. כשכל 256 האיזורים פעילים, זווית הראיה של הרכיב היא כ-27 מעלות.
תקשורת עם החיישן מתבצעת דרך עבור I2C. החיישן עצמו עובד על 2.8V, אבל המעגל כולל מייצב והמרה לקווי התקשורת, כך שתוכלו להפעיל אותו בפרוייקטים הפועלים מ-2.6 עד 5.5V.

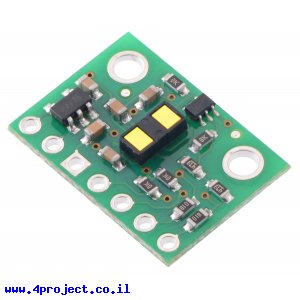

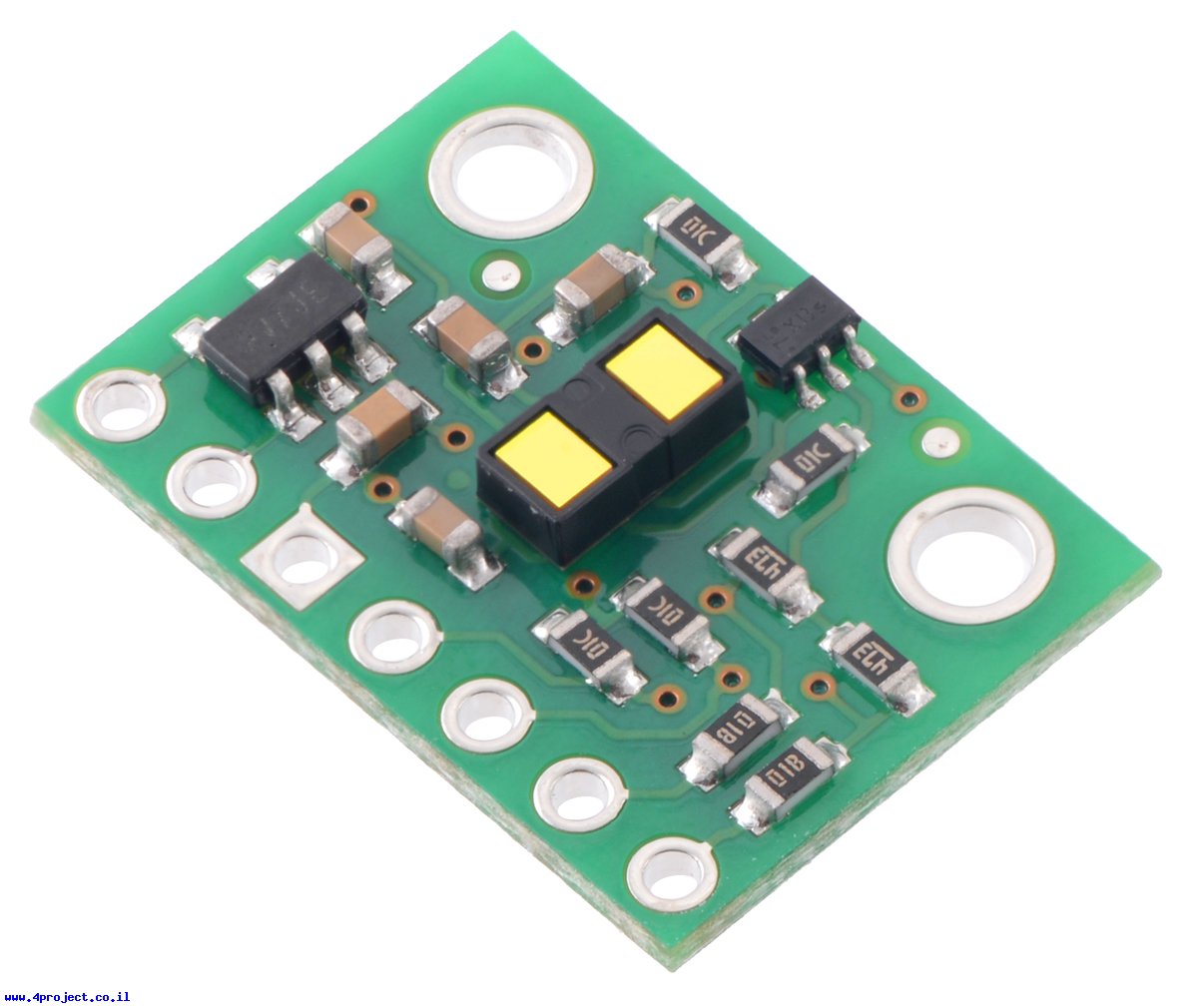

הרכיב מגיע עם פינים ישרים ובזווית הדורשים הלחמה שלכם (ראו תמונה).
שימו לב:
חלק מהרכיבים מגיעים עם סרט שקוף מודבק מעל החיישן, אותו צריך להוריד כדי שיעבוד בצורה תקינה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: VL53L1X
- יצרן: Pololu
- מתח עבודה: 2.6 - 5.5V
- מרחק מינימלי: 4 ס"מ
- מרחק מקסימלי: 4 מטר
- רזולוציה: 1 מ"מ
- תקשורת: I2C
קישורים:
נתוני משלוח (הסבר):
- משקל: 2 גרם
- אריזה מינימלית: מעטפה מרופדת
