מגן Arduino VoiceBox

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.

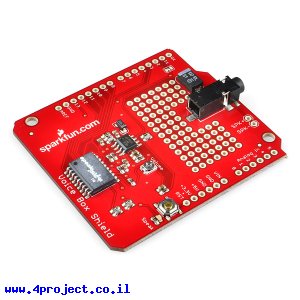

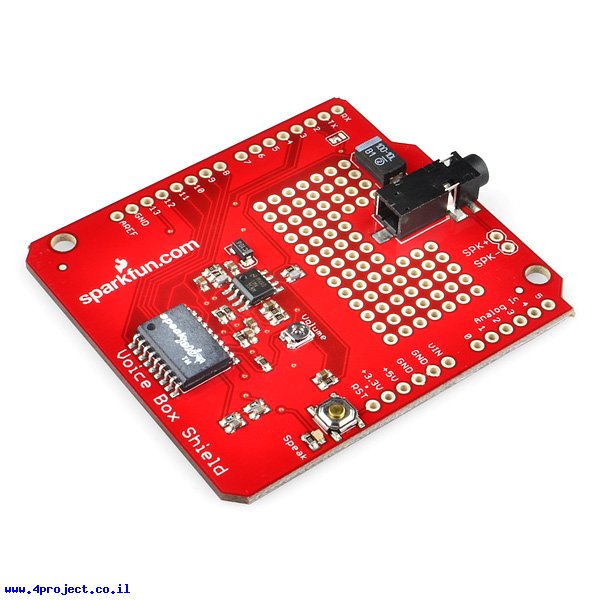

מגן ה-VoiceBox יתן לכרטיס ה-Arduino שלכם גישה לכל האפשרויות של רכיב ה-SpeakJet - סינתיסייזר של קולות וצלילים. המגן משתמש ברכיב SpeakJet כדי לתרגם פקודות טוריות לקולות רובוטיים נהדרים.

על המגן מורכב רכיב SpeakJet ומגבר אודיו דו-שלבי עם נגד משתנה לשליטה על ההגברה. אתם יכולים לחבר רמקול ישירות לפינים SPK+/- ולגרום ל-Arduino שלכם לדבר עם מעט מאוד עבודה!
גרסה זו של הכרטיס כוללת מחבר אודיו 3.5 מ"מ, כך שתוכלו לחבר את היציאה של הכרטיס למערכת אודיו בקלות.

אפשר לשלוט על ה-SpeakJet דרך קו תקשורת טורית או 8 קוי אירועים שמחוברים לפינים 5-12. גשרון הלחמה (jumper) מאפשר לכם לבחור לחבר קו תקשורת טורית לקו חומרתי D1 או תוכנתי D2.

המגן כולל גם מקום עבודה להלחמות עם חורים במרווחים של 2.54 מ"מ וכפתור ה-Reset.

שימו לב:
כרטיס זה מגיע בלי פינים לחיבור לארדואינו, אנחנו ממליצים להשתמש בפינים ארוכים בעלי 6 ו-8 רגליים.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• מדריך למשתמש (קובץ PDF)
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• דוגמה של קוד (קובץ ZIP)
• מילון ל-SpeakJet (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 13 גרם
• אריזה מינימלית: קופסה קטנה
