מגן Arduino - מסך מגע 3.2" 320x240

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת תצוגה גרפית או במחלקת מגני Arduino.

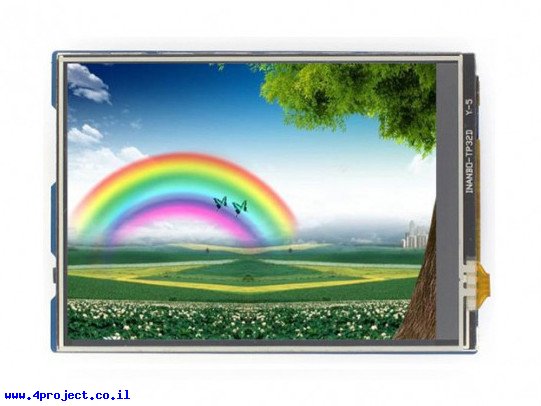

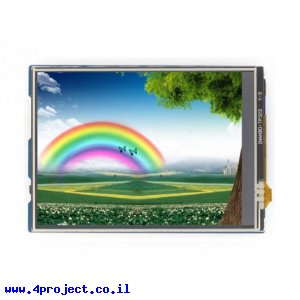

זהו מגן Arduino עם מסך מגע בגודל 3.2" ובעל רזולוציה של 320x240 נקודות.

המגע במסך הוא מסוג Resistive (מבוסס על התנגדות) ועובד בצורה טובה עם עט מיוחד לנגיעה על המסכים מסוג זה.
המסך מסוגל להציג עד 64K צבעים והוא מבוסס על בקר ILI9341 המתקשר עם ה-Arduino דרך ערוץ SPI, כך שתופס מעט קווים של הארדואינו.

בצד האחורי של הכרטיס יש תושבת לכרטיס זכרון microSD המאפשר שמירה של התמונות שצריכות להיות מוצגות על המסך.

תאורת הרקע של המסך נשלטת ע"י הארדואינו, מה שמאפשר שליטה מלאה על צריכת הזרם של המסך.

מחלקות עם מוצרים דומים:

• תצוגה
• מוצרי פיתוח

מאפיינים:

• דגם: 3.2inch Touch LCD Shield for Arduino
• יצרן: WaveShare
• גודל: 3.2"
• רזולוציה: 320x240
• תקשורת: SPI

קישורים:

• מדריך למשתמש (קובץ PDF)
• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 70 גרם
• אריזה מינימלית: קופסה קטנה
