מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, Raspberry PI.

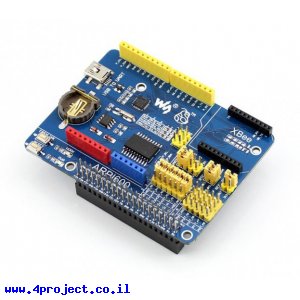

זהו תוסף ל-Raspberry PI שיאפשר לכם לחבר אליו מגני ארדואינו רבים.
סביבת ה-Arduino מאוד מפותחת וכוללת המון תוספות (מגנים) שונות ושימושיות, אז למה לא להשתמש בהם גם עם כרטיסי Raspberry PI החדשים?
מתאם זה נועד בדיוק למטרה זו. תוכלו לחבר אותו ל-PI שלכם ולהלביש עליו כמעט כל מגן ארדואינו.
בנוסף לתיאום בין ה-PI ל-Arduino, התוסף כולל גם מחברים לרכיב תקשורת בצורת Xbee, ממשק לחיבור נוח של מחברים, ממיר USB ל-UART שיכול לשמש כממשק Debug למערכת או כערוץ תקשורת עם רכיב XBee, ממיר ADC בעל 11 ערוצים כאשר 6 מהם מחוברים לקווים של ה-Arduino ו-5 למחברי החיישנים וגם שבב שעון RTC.

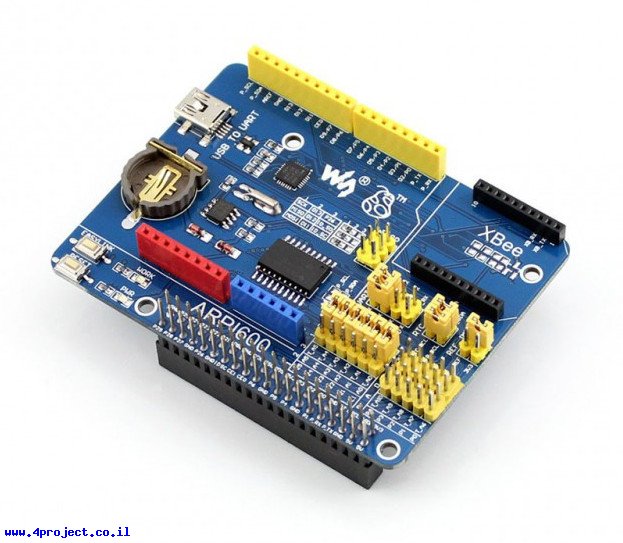

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
- מחברים מגני Arduino
- מחבר ICSP של Arduino
- מחברים לרכיב XBee
- מחברים לחיישנים
- מחבר ל-Raspberry PI
- חיבור USB המחובר לממיר USB ל-UART
- ממיר ADC מדגם TLC1543
- שעון RTC מדגם PCF8563
- ממיר UART ל-USB מדגם CP2102
- מתנד 32.768KHz לשבב RTC
- חיווי אספקת מתח לכרטיס
- חיווי מצב רכיב ה-XBee
- כפתור איפוס של הארדואינו ורכיב ה-XBee
- כפתור לחיבור מהיר של רכיבי XBee
- מקום לסוללת CR1220 לאספקת מתח לרכיב השעון גם כשהכרטיס לא מחובר לחשמל
- גשרון לקביעת מתח ייחוס של ממיר ADC, קו ה-REF יכול להיות מחובר ל-3.3V או ל-5V
- גשרון להגדרות שבב השעון
- גשרון להגדרת חיבור של ממיר ה-USB ל-UART
- גשרונים לקביעת מצב קווי ה-A0-A5 של הארדואינו. מצב 1-2 יקבע אותם כקווים דיגיטליים, מצב 2-3 יחבר אותם לממיר ADC
- גשרוני הלחמה לקביעת מצב העבודה של קווי A4-A5 כקווי I2C כפי שהם פעלו בגרסאות הקודמות של כרטיסי ארדואינו. הלחמת הגשרונים יחבר אותם לערוץ I2C, במצב זה יש לפתוח את הגשרונים של הקווים בהגדרות חיבור של הקווים ל-ADC
- גשרוני הלחמה לקביעת מצב העבודה של קווי D11-D13 כקווי SPI (ברירת מחדל) או כקווים דיגיטליים רגילים. כשהגשרונים סגורים בין מצבים 1-2, הקווים מחוברים ל-SPI (ברירת מחדל), כשהגשרונים סגורים בין מצבים 2-3, הקווים מתפקדים כקווים דיגיטליים רגילים
התוסף מגיע עם ספייסרים, ברגים ואומים לחיבור הכרטיס ל-Raspberry PI וכבר USB MiniB לחיבור הכרטיס למחשב אם תרצו להשתמש בממיר USB ל-UART.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: ARPI600
- יצרן: WaveShare
קישורים:
נתוני משלוח (הסבר):
- משקל: 90 גרם
- אריזה מינימלית: קופסה קטנה
