מגן Arduino - הרחבת החיבורים

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.


זהו מגן Arduino של חברת WaveShare המרחיב את החיבורים של הבקר לתצורה נוחה הרבה יותר.

החיבורים על הכרטיס מסודרים לקבוצה של מחברים בעלי 3 פינים (מתח, אדמה וסיגנל דיגיטלי), קבוצה של מחברים בעלי 4 פינים (מתח, אדמה, סיגנל דיגיטלי וסיגנל אנלוגי), מחבר לתקשורת I2C, מחבר תקשורת SPI, מחברים לחיבור רכיב תקשורת בתצורת XBee ומחבר לחיבור רכיב תקשורת WIFI-LPT100.

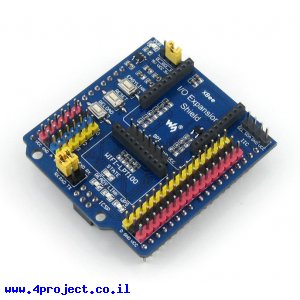

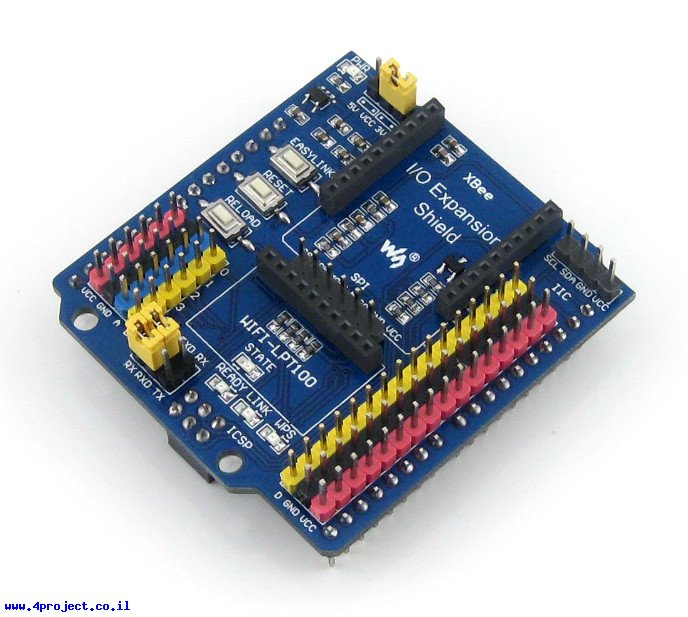

על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):

1. מחברים למודול תקשורת בצורת XBee
2. מחבר לתקשורת I2C
3. מחבר לתקשורת SPI
4. מחברים בעלי 3 פינים
5. מחבר למודול תקשורת WIFI-LPT100
6. מחברים בעלי 4 פינים
7. גשרון בחירת מתח המסופק לקווי VCC בקבוצות המחברים (3.3V או 5V)
8. בחירת אופן התקשורת עם רכיב XBee (מחובר ל-USB של המחשב לצורך הגדרות או תקשורת עם Arduino)
9. חיווי מתח לכרטיס
10. חיווי מצב רכיב ה-WIFI-LPT100
11. חיווי מצב רכיב ה-XBee
12. כפתור לאיפוס הגדרות של WIFI-LPT100
13. כפתור איפוס של XBee ו-WIFI LPT100
14. כפתור לחיבור מהיר של רכיבי XBee

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: IO Expansion Shield
• יצרן: WaveShare

קישורים:

• שרטוט (קובץ PDF)
• מדריך למשתמש (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 25 גרם
• אריזה מינימלית: קופסה קטנה
