תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino, בקרי מנוע DC, בקרי מנוע צעד.

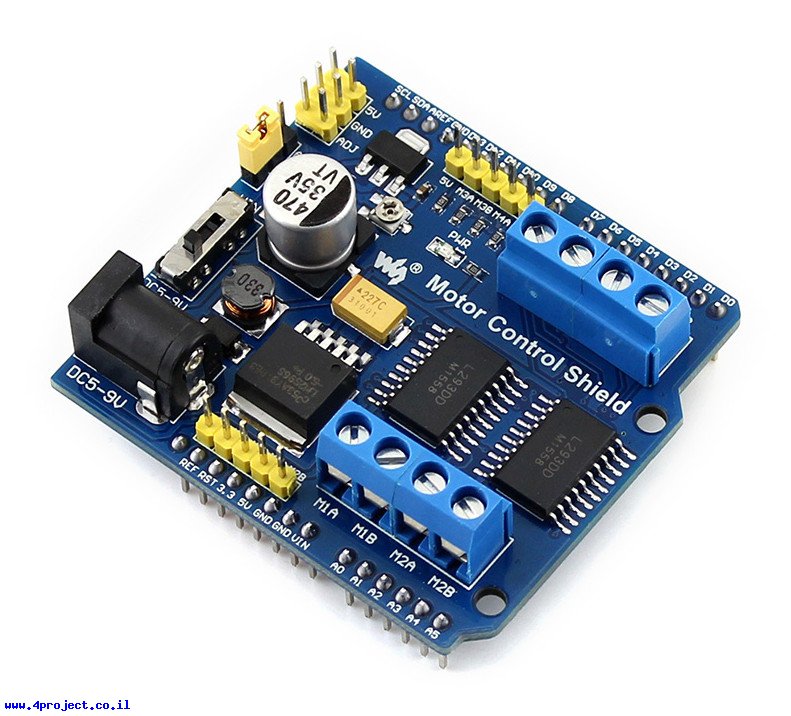

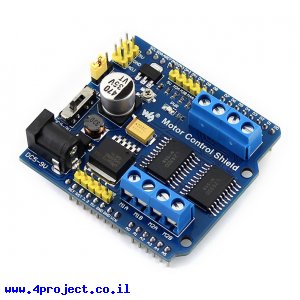

זהו מגן Arduino של חברת WaveShare המאפשר שליטה על 4 מנועי DC או 2 מנועי צעד.
הכרטיס מבוסס על שני בקרי מנוע מדגם L293D עם מגוון אפשרויות אספקת מתח ומחברי טרמינל לחיבור קל של החוטים.
כל בקר L293D יכול להפעיל שני מנועי DC או מנוע צעד אחד. כל ערוץ של הבקר יכול לספק עד 600mA למנוע.
תוכלו לבחור את מתח הכניסה לכרטיס בעזרת מפסק (מספר 6 בציור), צד ה-VIN של המפסק יחבר את מתח הכניסה לקו ה-VIN של Arduino עליו המגן מותקן, צד ה-DC5-9V יחבר את הכניסה למחבר העגול הנמצא על המעגל.
מתח הכניסה לא עובר ישירות לבקרים, אלא דרך מייצב מתח. על המעגל יש שני מייצבי מתח, ה-LM2596 שיכול לספק 5V קבועים עד 3A, או AMS1117 שמאפשר לכוון את המתח שמסופק למנועים בעזרת פוטנציומטר המורכב על המעגל, אבל הוא מוגבל עד זרם של כ-300mA. ה-AMS1117 שימושי אם אתם עובדים עם מנועים שזקוקים למתח בין 1.25V ל-6.45V וצורכים מעט זרם.
על התוסף תמצאו את הדברים הבאים (לפי התמונה הממוספרת):
- מחבר אספקת מתח חיצונית בין 5 ל-9V
- חיברים ישירים למתח/אדמה שעל הכרטיס
- מחברי שורה לחיבור המנועים (בדרך כלל לחיבור מנועי צעד)
- מחבר טרמינל לחיבור המנועים (בדרך כלל לחיבור מנועי DC)
- גשרון בחירת מייצב לאספקת מתח המנועים
- מפסק לבחירת מקור אספקת מתח לכרטיס
- חיווי אספקת מתח לכרטיס
- מייצב מתח AMS1117-ADJ
- פוטנציומטר לכיוון מתח של ה-AMS1117
- בקרי מנוע L293D
- מייצב מתח LM2596-5.0
הכרטיס מגיע עם שני גופי קירור קטנים שאפשר להדביק על הבקרים.
שימו לב:
בזמן העבודה הרכיבים על הכרטיס יכולים להיות מאוד חמים וגרום לכוויה. התחממות הרכיבים היא תופעה נורמלית.
מחלקות עם מוצרים דומים:
מאפיינים:
- יצרן: WaveShare
- מתח כניסה: 5V~9V
- מספר ערוצים: 4 מנועי DC,2 מנועי צעד
קישורים:
נתוני משלוח (הסבר):
- משקל: 40 גרם
- אריזה מינימלית: קופסה קטנה
