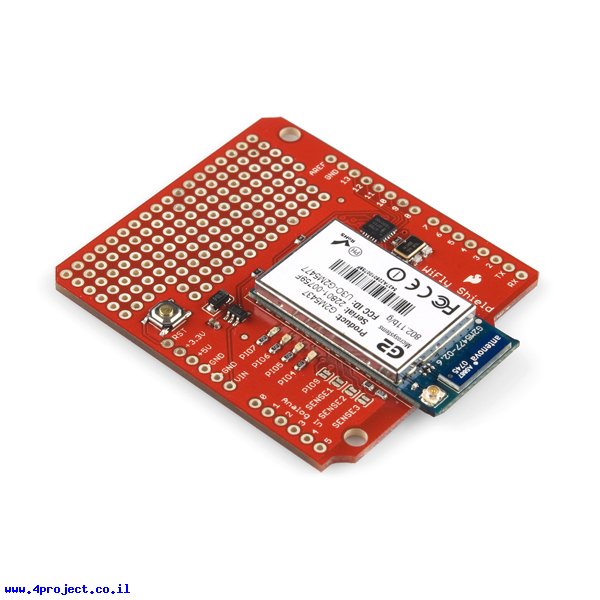

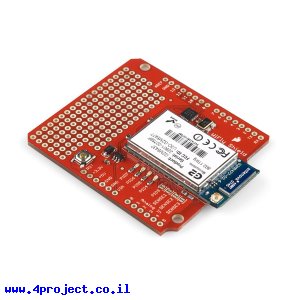

מגן WiFly יאפשר לכרטיס ה-Arduino שלכם להתחבר לרשת אלחוטית 802.11b/g שזו רשת WiFi הביתית שלכם.
המגן מבוסס על רכיב RN-131C של חברת Roving Networks לתקשורת האלחוטית ורכיב SC16IS750 שהוא מתאם SPI ל-UART המשמש לתקשורת עם בקר ה-Arduino.
מתאם ה-SPI ל-UART מאפשר מהירויות תקשורת מהירות יותר וגם מפנה את ערוץ ה-UART של הארדואינו לצרכים אחרים (למשל צריבה של התוכנה).
התקשורת עם המגן מתבצעת דרך ערוץ ה-SPI של ארדואינו, המשתמש בקווים 10-13.
המתח לכרטיס מגיע מקו ה-VIN של ארדואינו שמומר ל-3.3V כדי לספק לרכיבים שעל המגן, כך שכדי להפעיל כרטיס Arduino עם מגן WiFly תצטרכו להשתמש בשנאי חיצוני ולא בחיבור ה-USB.
המגן מגיע ללא מחברים, תצטרכו להלחים סוקטים עם רגליים ארוכות (לא כלולים) כדי לחבר אותו לכרטיס ה-Arduino.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: WiFly
- יצרן: SparkFun
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (RN-131C) (קובץ PDF)
- מדריך למשתמש (קובץ PDF)
- מפרט טכני (SC16IS750) (קובץ PDF)
- ספריה ל-Arduino
נתוני משלוח (הסבר):
- משקל: 15 גרם
- אריזה מינימלית: קופסה קטנה
