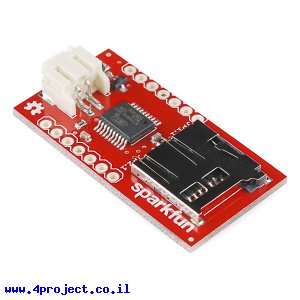

ה-WTV020SD הוא רכיב קטן ופשוט להשמעת צלילים ושירים בפרוייקט שלכם. תוכלו לפגוש את הרכיב בצעצועים שונים.

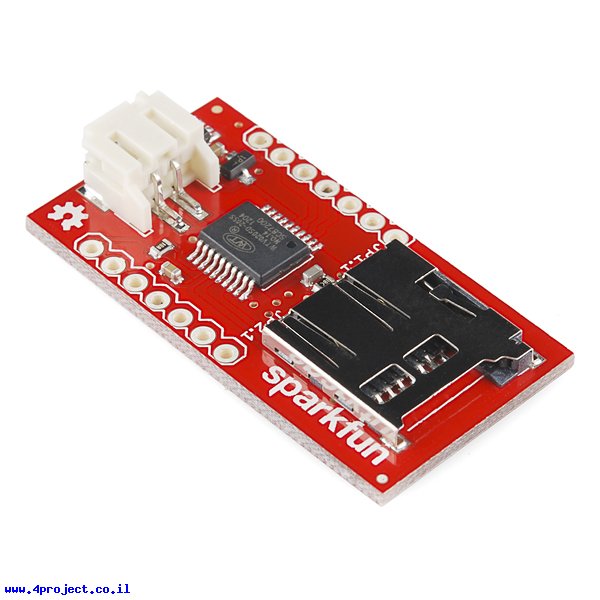

המודול כולל סוקט לכרטיס זכרון MicroSD ומחבר JST לכניסת מתח. אם יש לכם מקור של 3.3V יציב, תוכלו לספק אותם ישירות לקו ה-3.3V של המודול.
הרכיב יודע לעבוד עם כרטיסי זכרון בין 64M ל-1G מהדור הישן (לא SDHC). יש אנשים שמדווחים עבודה תקינה עם מספר כרטיסים בגודל 2G. הכרטיס צריך להיות בפורמט FAT.
הרכיב יכול להיות מופעל ע"י כפתורים שיכולים להתחבר לקווים NEXT, PREV ו-PLAY או ע"י מיקרובקר ששולט על הרכיב ע"י תקשורת טורית בעלת 2 קווים.
שימו לב שרכיב זה לא תומך בצורת עבודה MP3 המתוארת במפרט.
לחיצה נוספת על קפתור ה-PLAY תעצור את הנגינה. עוד לחיצה תפעיל את השיר מההתחלה ולא מהמקום בו נעצר השיר, כלומר זהו כפתור PLAY/STOP ולא PLAY/PAUSE.
השירים מתנגנים אחד אחרי השני.
ממשק הטורי הנשלט ממיקרובקר יוכל לשלוט גם על עוצמת היציאה, בחירת שיר, PAUSE, STOP, PLAY וכו'.
תוכלו לחבר רמקול 8Ohm/0.5W ישירות ליציאות SPK- ו-SPK+ או לחבר את יציאת PWM OUT למגבר חיצוני. יציאה זו נוצרת ע"י ממיר DAC ברזולוציה של 16 ביט, כך שנוצר צליל די איכותי.
הרכיב יודע לעבוד עם קבצים בפורמט 4bit ADPCM @ 6-32kHz, כך שתצטרכו להמיר את הקבצים שלכם לפורמט זה ע"י תוכנה כלשהי (ראו קישורים למוצר).
הקבצים צריכים להיות בעלי שם ממוספר 0000, 0001, 0002 וכו' (עד 512 שירים) ובעלי סיומת ad4.
במצב IDLE הרכיב צורך רק 8uA.
מחלקות עם מוצרים דומים:
מאפיינים:
- חיבור: microSD ,JST 2 pin
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (WTV020SD) (קובץ PDF)
- תוכנה להמרת WAV ל-AD4 (קובץ ZIP)

נתוני משלוח (הסבר):
- משקל: 8 גרם
- אריזה מינימלית: קופסה קטנה
