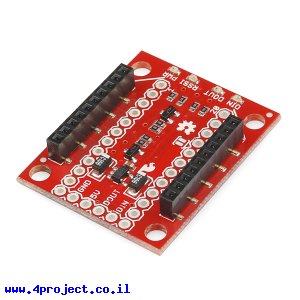

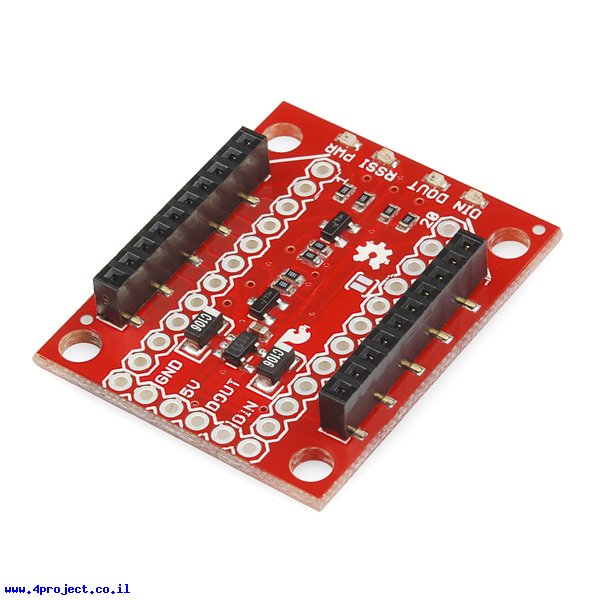

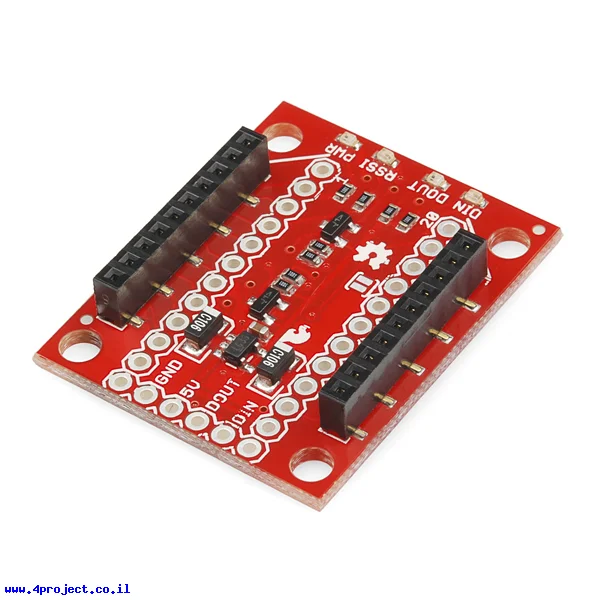

מתאם XBee

מתאם זה דואג לספק 3.3V למודול XBee, לטפל ברמות לוגיות של קווי הנתונים ולספק חיווי בסיסי כמו אספקת מתח, עוצמת האות ופעילות בקווי הקליטה והשידור. המתאם מתרגם אותות ברמות של 5V ל-3.3V, כך שתוכלו לחבר (כמעט) כל מעגל הפועל ב-5V למודול XBee. מתאם זה תוכנן במקור לחיבור ישיר על כרטיסי Arduino Pro כדי לאפשר תקשורת אל-חוטית כולל צריבה של תוכניות חדשות.

המתאם יעבוד עם כל סוגי המודולים בתצורת XBee ויאפשר גישה ישירה לחיבור טורי, תכנות של מודול XBee ויאפשר גם חיבור מודול XBee למערכת 5V.

המתאם מגיע עם מייצב מתח 3.3V, סוקטים מורכבים, 4 לדים לחיווי ורכיבים נוספים כדי לתאם בין 3.3V ו-5V.

בגרסאות האחרונות של הכרטיס נעשה שימוש במייצב מתח המסוגל לספק זרם עד 500mA, כך שמתאם זה מתאים לכל מודולי ה-XBee, סדרה 1, סדרה 2, הקצרי טווח וה-Pro לטווחים ארוכים.
בגרסה זו נעשה שימוש בטרנזיסטורי MOSFET כדי לתאם את המתח, במקום דיודות בגרסאות הקודמות של הכרטיס.

אתם מקבלים רק את המתאם. מודול XBee אפשר לרכוש בנפרד.

מחלקות עם מוצרים דומים:

• רכיבי תקשורת Zigbee / 802.15.4
• כרטיסונים שונים - Breakout boards
• מתאמים / מחברים - Connectors / Adapters

מאפיינים:

• חיבור: XBee

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• תוכנת X-CTU לשינוי הגדרות המודולים

נתוני משלוח (הסבר):

• משקל: 4 גרם
• אריזה מינימלית: קופסה קטנה
