מגן Arduino XBee עם microSD

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת מגני Arduino.

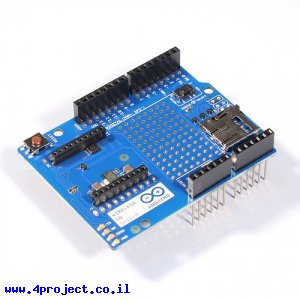

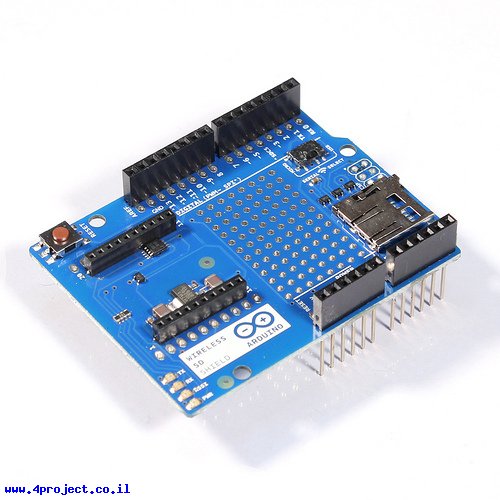

זו היא הגרסה של צוות ה-Arduino של מגן ה-XBee. מגן זה מפשט את המשימה של חיבור כרטיס ה-Arduino למודול XBee וגם מאפשר גישה לכרטיס microSD. לוח זה מתאים לכרטיסי Arduino ו-Arduino Pro ומצייד אותו ביכולות תקשורת אל חוטית בעזרת מודולי XBee הפופולריים.

פינים של קוי התקשורת הטורית של מודול XBee מחוברים דרך מפסק שמאפשר לכם לבחור בין אפשרות בה המיקרובקר של ה-Arduino ידבר עם מודול תקשורת (מצב Micro) או שקווי התקשורת של המודול יחוברו ישירות לבקר ה-USB של ה-Arduino (מצב USB), כך שהמודול ידבר ישירות עם המחשב המחובל ל-Arduino.

במקרה בו המתג נמצא במצב Micro, קווי ה-Rx וה-Tx שלו מחוברים במקביל לבקר ה-USB וגם ל-XBee, כך שנתונים שנשלחים מהבקר יגיעו גם למחשב המחובר ב-USB וגם למודול XBee. במצב זה לא תוכלו לצרוב תוכנה על ה-Arduino דרך ה-USB.
במקרה בו המתג נמצא במצב USB, מודול ה-XBee יוכל לתקשר ישירות עם המחשב שמחובר ל-USB של ה-Arduino, אבל תצטרכו לצרוב אותו עם תוכנה שלא עושה כלום או שפשוט תוציאו את שבב הבקר מהכרטיס.

על מגן זה יש מחבר microSD, כך שתוכלו לגשת לתוכן הכרטיס בנוסף לתקשורת XBee. קו 4 של הכרטיס מוקצה לשימוש של קו ה-CS של ה-SD, וקווים 11, 12, 13 משמשים לתקשורת SPI להעברת מידע מכרטיס הזכרון.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Wireless SD
• יצרן: Arduino Team
• חיבור: XBee ,microSD
• √RoHS

קישורים:

• עמוד הבית של המוצר
• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 40 גרם
• אריזה מינימלית: קופסה קטנה
