מה ההבדל בין נגדים עם ציפוי פחם לנגדים עם ציפוי מתכת?

יש שני סוגים עיקריים של נגדי PTH בשוק:

1. עם ציפוי פחם הנחשבים לזולים יותר (Carbon film resistors)
2. עם ציפוי מתכת הנחשבים לאיכותיים יותר (Metal film resistors)

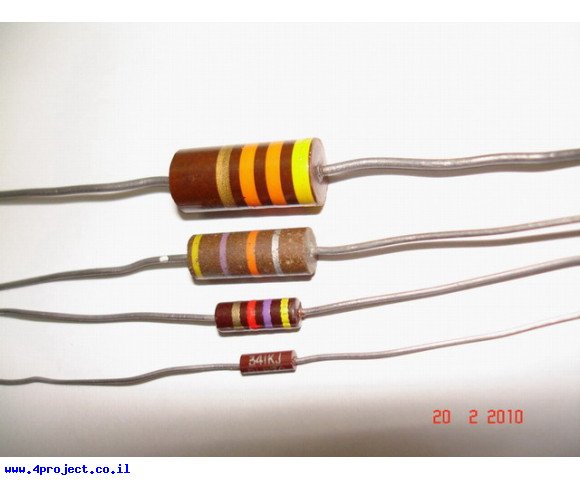

הנה תמונה של כמה נגדי פחם שמצאתי בקופסאות שלי. אלה נגדים די ישנים שלא בטוח אם עדיין מייצרים אותם בצורה זו (שימו לב לפינות הישרות של הנגדים האלה):

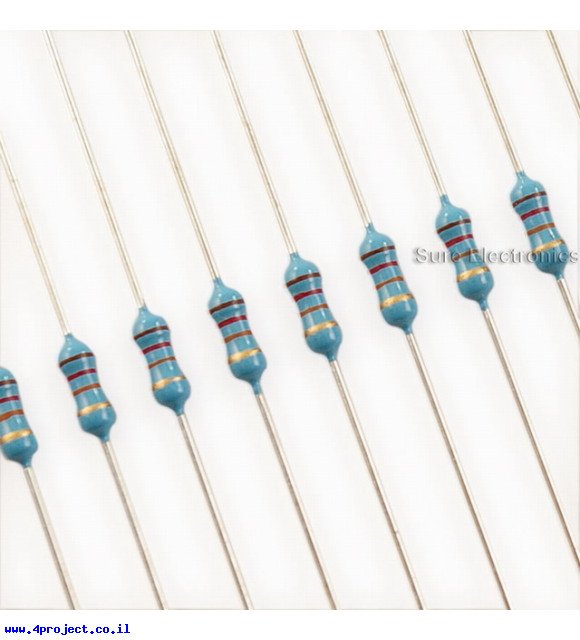

והנה תמונה של נגדים עם ציפוי מתכת שתוכלו למצוא כאן בחנות:


אז מה ההבדל חוץ מהצורה שלהם?
האמת שגם הצורה לא אומרת בוודאות איזה סוג יש לנו ביד כי גם את הנגדים עם ציפוי פחם מייצרים היום באותה הצורה, רק שצובעים אותם בצבע שונה (בדרך כלל צבעי חום/בד')... אבל אתם יודעים... צבע אפשר לזייף בקלות ואפשר לקבל נגדי פחם באותו הצבע כמו נגדים עם ציפוי מתכת (צבעי כחול/תכלת).

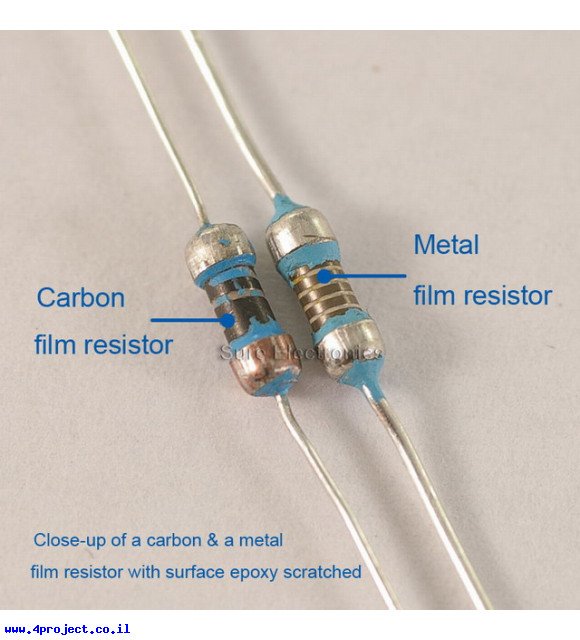

הנה תמונה של הנגדים כשמקלפים את הצבע:


אז מה ההבדל בינהם בכל זאת? הערך שלהם עם שינויי טמפרטורה!
אם אתם צריכים נגדים לצרכים קצת יותר רציניים מהדלקת לד, כנראה שתעריכו את העובדה שההתנגדות שרשומה לא תשתנה אחרי שעה שהמעגל פועל וקצת מתחמם.

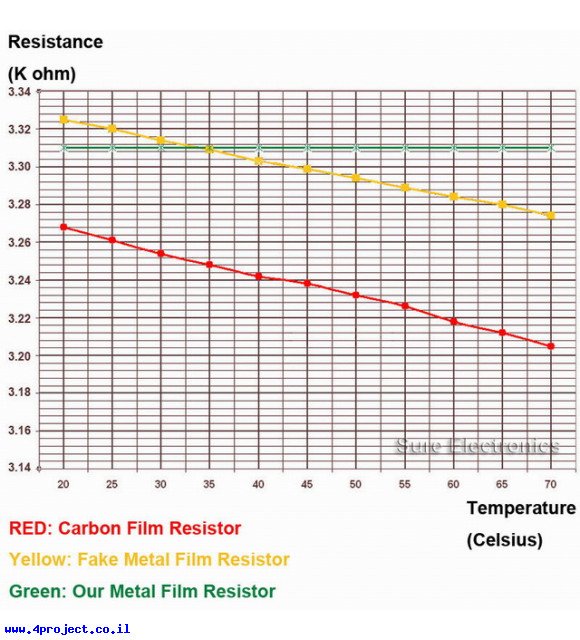

הנה גרף השוואה שהספק שלנו הכין:


אז... שלא יעבדו עליכם!
