הכרטיס הוחלף בגרסה החדשה של Big EasyDriver המבוססת על רכיב A4988 החדיש יותר.

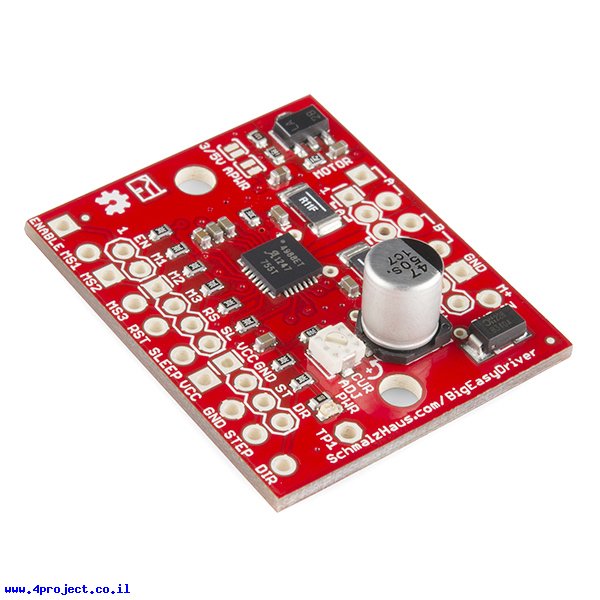

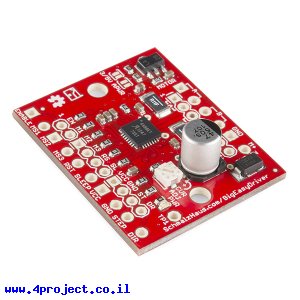

Big EasyDriver הוא בקר שמפשט מאוד את העבודה עם מנוע צעד המבוסס על רכיב A4983. תוכלו לשלוט בו עם כל דבר שיכול לספק רמות לוגיות 0 ו-5V (או 3.3V). הבחירה בין 5V ל-3.3V נעשת ע"י גשרון הלחמה (jumper) על הכרטיס.
אתם צריכים לספק מתח בין 8 ל-35V לטובת המנוע, על הלוח יש מייצבי מתח 3.3V ו-5V לטובת המעגלים הדיגיטליים. חברו מנוע צעד ובקר ויש לכם שליטה מאוד מדוייקת על התנועה של המנוע.
Big EasyDriver יכול לעבוד עם מנועי צעד דו-פולריים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 8 עד 35V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר) ומסוגל לספק עד 2A לכל סליל של המנוע.
כדי להגיע לאספקה של 2A צריך לקרר את הרכיב ה-A4983 בצורה טובה. ללא קירור לא מומלץ להפעיל את המעגל ביותר מ-1A.
החיבורים לכרטיס אפשר לעשות ע"י מחברי שורה עם מרווח רגליים של 2.54 מ"מ או ע"י שימוש בטרמינלים בעלי 2 רגליים במרווח של 3.5 מ"מ.
שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב A4983.
שימו לב:
חץ ליד נגד הגבלת הזרם מצוייר הפוך, זכרו זאת כשאתם מכוונים את הכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Big EasyDriver
- יצרן: SparkFun
- מתח עבודה: 3.3V ,5V
- מתח כניסה: 8 - 35V
- זרם רציף מקסימלי: 2A
- מספר ערוצים: 1
- תקשורת: Digital
- אורך: 39 מ"מ
- רוחב: 31 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 5 גרם
- אריזה מינימלית: קופסה קטנה
