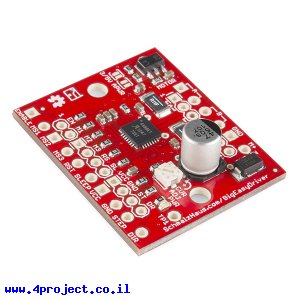

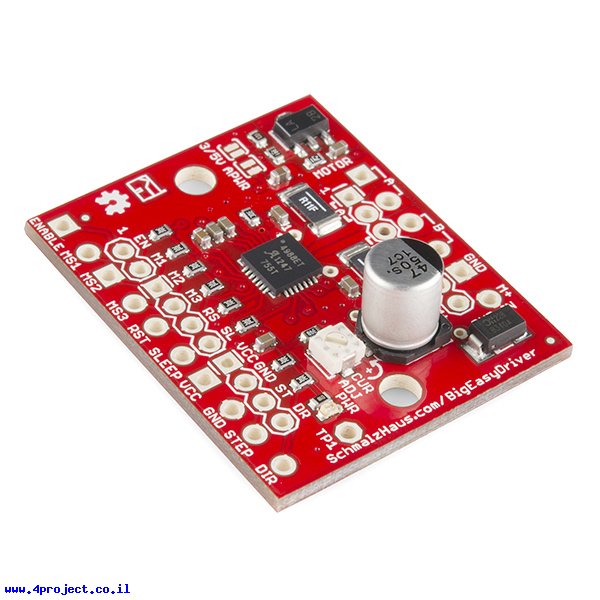

בקר מנוע צעד - Big EasyDriver - גרסה קודמת

מספר קטלוגי: 4P-3246
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
הגרסה החדשה של הכרטיס מכילה שינויים קטנים בכיתוב על הכרטיס, כולל תיקון של כיוון החץ ליד נגד הגבלת הזרם.


Big EasyDriver הוא בקר שמפשט מאוד את העבודה עם מנוע צעד המבוסס על רכיב A4988. תוכלו לשלוט בו עם כל דבר שיכול לספק רמות לוגיות 0 ו-5V (או 3.3V). הבחירה בין 5V ל-3.3V נעשת ע"י גשרון הלחמה (jumper) על הכרטיס.

אתם צריכים לספק מתח בין 8 ל-35V לטובת המנוע, על הלוח יש מייצבי מתח 3.3V ו-5V לטובת המעגלים הדיגיטליים. חברו מנוע צעד ובקר ויש לכם שליטה מאוד מדוייקת על התנועה של המנוע.
Big EasyDriver יכול לעבוד עם מנועי צעד דו-פולריים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 8 עד 35V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות גבוהות גדול יותר) ומסוגל לספק עד 2A לכל סליל של המנוע.

כדי להגיע לאספקה של 2A צריך לקרר את הרכיב ה-A4988 בצורה טובה. ללא קירור לא מומלץ להפעיל את המעגל ביותר מ-1A.

החיבורים לכרטיס אפשר לעשות ע"י מחברי שורה עם מרווח רגליים של 2.54 מ"מ או ע"י שימוש בטרמינלים בעלי 2 רגליים במרווח של 3.5 מ"מ.

שימו לב:
קו ה-VCC זו יציאה ממייצב המתח ולא כניסת מתח למעגלים הדיגיטליים. תוכלו להשתמש ביציאה זו לאספקת מתח למיקרובקר שלכם.

שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב A4988.

שימו לב:
חץ ליד נגד הגבלת הזרם מצוייר הפוך, זכרו זאת כשאתם מכוונים את הכרטיס.

מאפיינים:

  • דגם: Big EasyDriver
  • יצרן: SparkFun
  • מתח עבודה: 3.3 V ,5 V
  • מתח כניסה: 8 - 35 V
  • זרם רציף מקסימלי: 2 A
  • מספר ערוצים: 1
  • תקשורת: Digital
  • אורך: 39 מ"מ
  • רוחב: 31 מ"מ
  • √RoHS

נתוני משלוח (הסבר):

  • משקל: 5 גרם
  • אריזה מינימלית: קופסה קטנה
