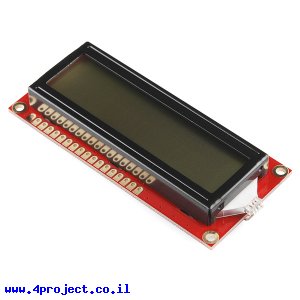

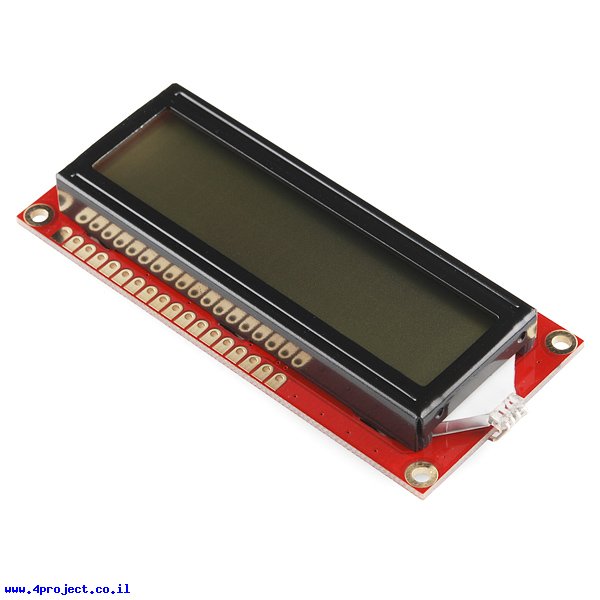

LCD טקסט 16x2, שחור על RGB צבעוני, 5V

זה הוא מסך בעל שתי שורות של 16 תווים בגודל 5x8 נקודות. התווים מוצגים בצבע שחור על רקע צבעוני שאפשר לשלוט ע"י לד RGB המורכב מאחורי המסך. המסך עובד על 5 וולט ומתקשר בעזרת פרוטוקול מקבילי סטנדרטי. אפשר בקלות למצוא דוגמאות לתקשורת עם הבקר באינטרנט. תצטרכו 6-11 קווי IO כדי להפעיל מסך LCD זה ועוד 3 קווים לשליטה על לד ה-RGB של התאורה האחורית.

התאורה נשלטת ע"י פינים 16, 17 ו-18 והלד הוא בעל קטודה משותפת.

התאורה האחורית של המסך מורכבת רק מלדים, ללא נגדים להגבלת זרם. תצטרכו נגדים להגבלת הזרם כדי שהנגדים לא ישרפו. נגד של 1K יעשה את העבודה.

מחלקות עם מוצרים דומים:

• LCD טקסט - Text LCD

מאפיינים:

• מספר תווים: 16
• מספר שורות: 2
• גודל תווים: 5x8 pixels
• צבע תווים: שחור
• צבע רקע: RGB
• מתח עבודה: 5 V
• תקשורת: Parallel
• אורך: 80 מ"מ
• רוחב: 36 מ"מ
• √RoHS

קישורים:

• מפרט טכני (קובץ PDF)
• דוגמא לחיבור ל-Arduino

נתוני משלוח (הסבר):

• משקל: 34 גרם
• אריזה מינימלית: קופסה קטנה
