יש לנו גרסה חדשה ועדכנית יותר של כרטיסון מתאם רמות לוגיות PCA9306.
ניסיתם פעם לחבר רכיב שעובד במתח של 1.8V למערכת הפועלת על 5V? אתם בטח יודעים איזה אתגר זה יכול להיות.

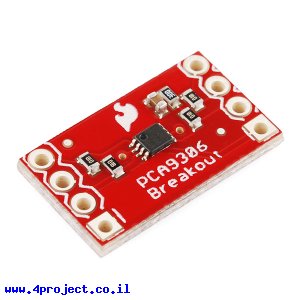

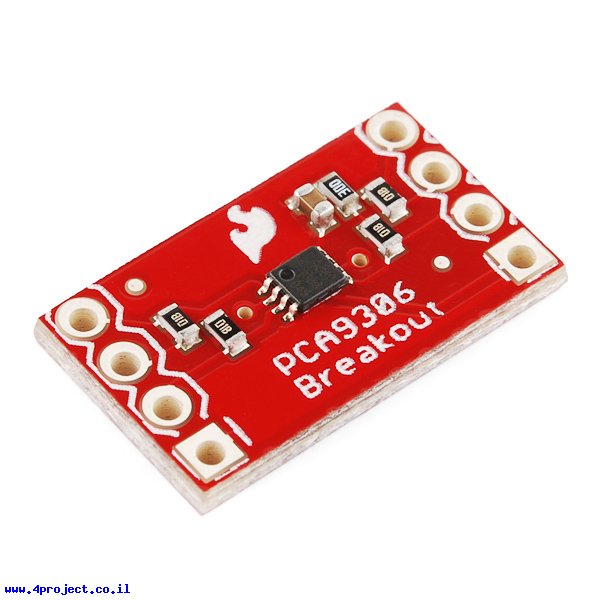

זהו מתאם רמות לוגיות המבוסס על רכיב PCA9306 וכולל את כל הרכיבים הנוספים לעבודה תקינה.
רכיב זה מאפשר תקשורת דו-כיוונית לפרוטוקולים כמו I2C או SMBus בין מתחים 1.0-3.6V בצד המתח הנמוך לבין 1.8-5.5V בצד המתח הגבוה.
פשוט ספקו את המתח הנמוך ל-VREF1 ואת המתח הגבוה ל-VREF2 וחברו את קווי התקשורת ל-SCL/SDA כדי ששני הצדדים יתקשרו במתחים המתאימים.
קו ה-Enable צריך להיות מחובר ל-"1" לוגי כדי לאפשר את התקשורת. אפשר להשתמש בו לניתוק בין הרכיבים המחוברים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: PCA9306
- אורך: 18 מ"מ
- רוחב: 11 מ"מ
- √RoHS
קישורים:
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: מעטפה רגילה
