כרטיס זה מוחלף בכרטיס MP3 Trigger החדש, המבוסס על מקודד VS1063, התומך ביותר סוגי כרטיסי זכרון ומכיל אפשרויות משוכללות יותר להגדרת קווי הבקרה.

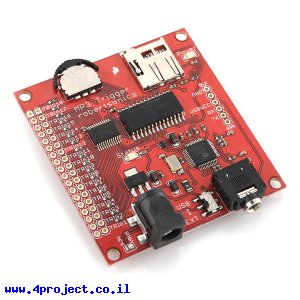

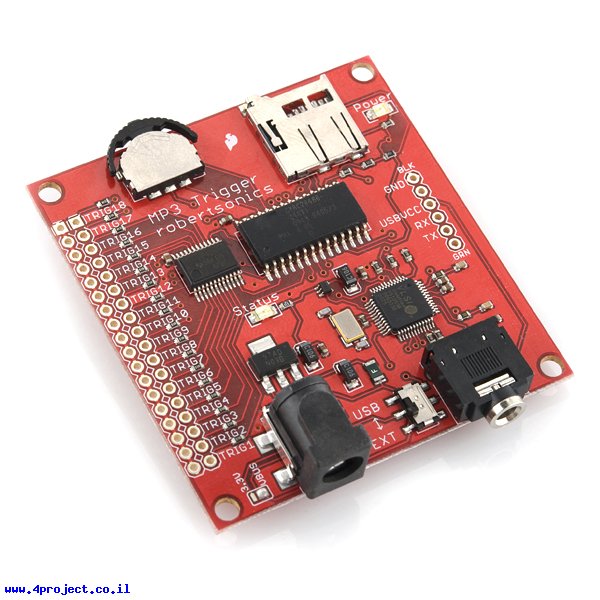

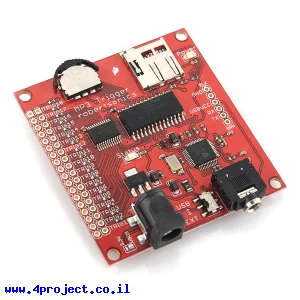

MP3 Trigger הוא בעצם נגן MP3 משוכלל המבוסס על בקר Cypress PSoC CY8C29466-24SXI ורכיב MP3 VLSI VS1053.
לכרטיס זה יש 18 קווים שכאשר אחד מהם מורד ל-"0" לוגי מתחילה נגינה של קובץ MP3 שנקבע מראש. הכרטיס יכול גם לתקשר עם מיקרובקר חיצוני בעזרת תקשורת טורית שדרכה אפשר לנגן עד 256 שירים ולשלוט על עוצמת הקול בזמן אמת. יש גם כפתור לבחירת שיר (קדימה/אחורה) ותחילת נגינה או עצירה (לחיצה על הכפתור).
אפשר להעביר את הכרטיס למצב "שקט" בו 18 קווים לבחירת שיר לא יתחילו לנגן את השיר אוטומטית, אלא יודיעו על האירוע לבקר חיצוני דרך קו תקשורת טורית והבקר החיצוני יוכל להורות איזה קובץ לנגן בעקבות האירוע על הקווים.
הכרטיס מנגן את השירים ישירות מכרטיס זיכרון microSD שהפורמט שלו הוא FAT16. תוכנת הבקר תומכת בקידוד השירים עד 192Kbps.
את בקר ה-Cypress שעל הכרטיס אפשר לצרוב עם גרסאות תוכנה חדשות ישירות מכרטיס הזיכרון. ה-bootloader שעל הבקר יחפש קובץ בשם “MP3TRIGR.HEX” בכרטיס הזיכרון. תהליך עדכון התוכנה מפורט במפרט הטכני המצורף.
כברירת מחדל מהירות תקשורת טורית הוא 38400bps 8N1.
שימו לב:
יציאת האודיו של הכרטיס נועדה לחיבור אוזניות. אם אתם רוצים לחבר את הכרטיס למחשב או מגבר, תקראו את ההוראות המצורפות במחלקת הקישורים כדי לא לשרוף את רכיב האודיו.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: v2
- יצרן: SparkFun
- מתח כניסה: 4.5 - 12 V
- זרם: 45 mA idle
- זרם: 85 mA playing
- חיבור: Audio 3.5mm ,Power 5.5x2.1mm center positive ,microSD
קישורים:

נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
