בקר מנוע DC ל-2 מנועים עד 1.7A - רכיב MAX14870 - צורת תוסף ל-Raspberry PI - מורכב

מספר קטלוגי: 4P-164488 / POL-3759
מחיר / מחירים
87.20 ₪ (כולל מע"מ)

מלאי (הסבר)

- מלאי שלנו: 3

- מלאי ספק: בודקים...


אמורות להיות לנו 3 יחידות במלאי

זמן אספקה

זמין לאיסוף מיידי


הזמנה

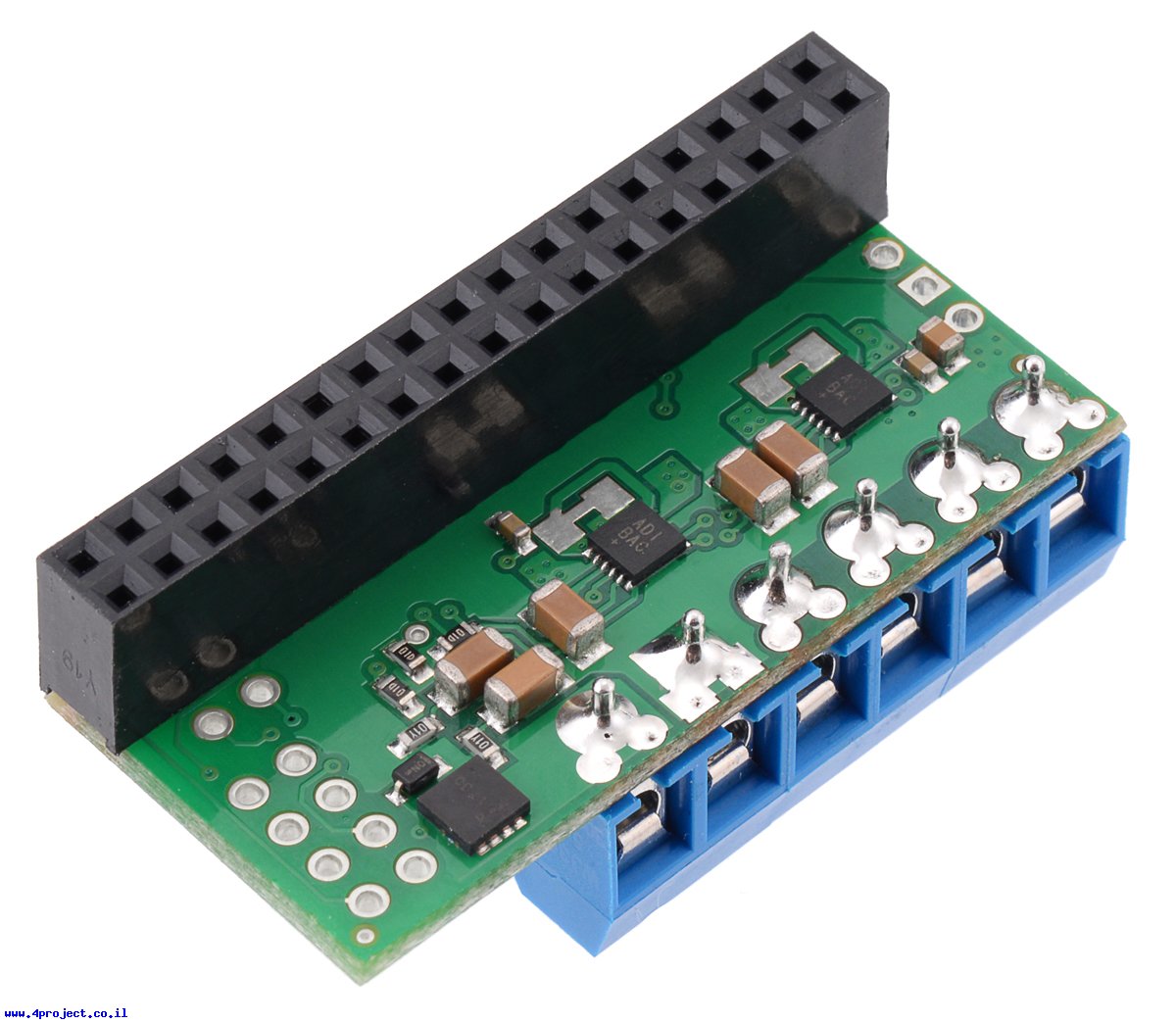

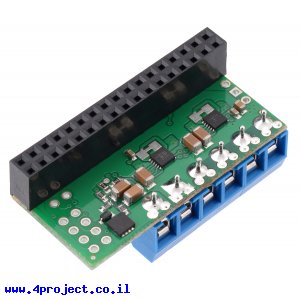

זהו כרטיס קטן המאפשר לכם לשלוט על שני מנועי DC ישירות מכרטיס Raspberry PI שלכם.
הכרטיס מבוסס על בקר מנוע MAX14870 של חברת Maxim המסוגל לספק עד 1.7A לשני מנועים הפועלים במתחים בין 4.5V ל-36V.

הכרטיס מתוכנן לעבוד עם דגמי B+ וגם PI-2. אורך הכרטיס והמחבר קצר יותר מ-40 הפינים של ה-PI כדי לחסוך מקום ועלויות. כרטיס זה לא יעבוד עם גרסאות ה-PI שהם לא פלוס או 2.

היצרן מספק ספרית Python שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.
הכרטיס מגיע מורכב עם כל המחברים מולחמים למקום.

ל-MAX14870 יש אפשרות להגביל את הזרם המסופק למנועים. אפשרות זו לא מופעלת כברירת מחדל. אם תרצו להפעיל את האפשרות, תצטרכו לחתוך את המוליכים המקצרים את הפדים של הנגדים הקובעים את הזרם ולהלחים נגד בגודל 1206 על המעגל. בדקו את המפרט הטכני המפרט את ערכי הנגדים בהתאם לזרם שרוצים לספק.

ראו תמונה למיפוי הקווים בהם הכרטיס משתמש. אפשר לשנות את המיפוי ע"י חיתוך הקווים על המעגל וחיבור חוטים בין הקווים בצידו הימני של הכרטיס לבין המחבר של Raspberry PI במקומות הרצויים.

מכיוון שהיעוד של הכרטיס הוא לייצר פלטפורמה ניידת הנשלטת ע"י Raspberry PI, זה יהיה לא פרקטי לחבר את ה-PI לספק מתח חיצוני, לכן הכרטיס מאפשר לספק גם מתח מיוצב של 5V ל-Raspberry מתוך המתח המסופק למנועים. כדי שזה יקרה תצטרכו להלחים מייצב מתח כמו ה-S7V7F5 או אחרים הפועלים באותם תחומי מתח כמו בקר המנוע ויכול לספק את הזרם ל-PI.

מאפיינים:

  • דגם: MAX14870
  • יצרן: Pololu
  • מתח עבודה: 4.5 - 36V
  • זרם רציף מקסימלי: 1.7A
  • זרם רגעי מקסימלי: 2.5A
  • מספר ערוצים: 2
  • תקשורת: Digital ,PWM
  • חיבור: ל-Raspberry PI
  • אורך: 43.2 מ"מ
  • רוחב: 20.32 מ"מ

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 15 גרם
  • אריזה מינימלית: קופסה קטנה
