כרטיס פיתוח Arduino Mega 2560

מספר קטלוגי: 4P-220 / ArduinoMega2560
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

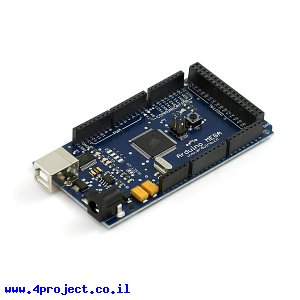

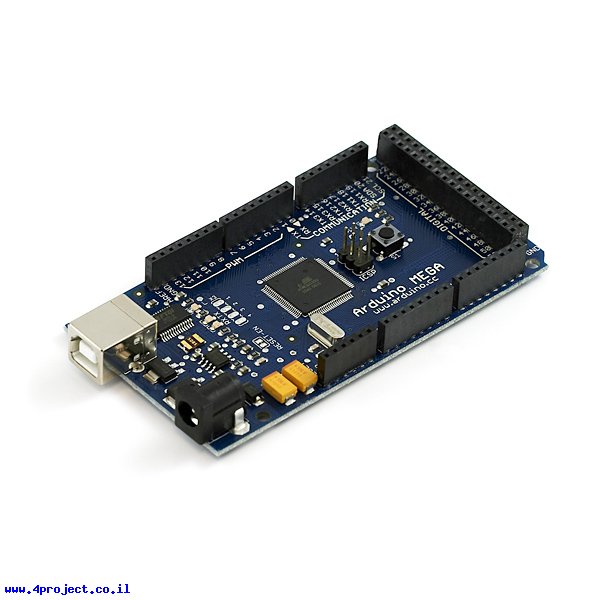

כרטיס פיתוח Arduino Mega 2560
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

תחליף:
גרסת ה-R3 היא גרסה העדכנית יותר של הכרטיס.


זה הוא 2560 Arduino Mega המפלצתי מבחינת קווי תקשורת המבוסס על בקר ATMega2560. הכרטיס החדש מבוסס על הבקר החדש (מכאן השם החדש) שמכפיל את כמות ה-Flash ומבוסס על רכיב תקשורת USB חדש. חוץ מזה, גרסה חדשה זו זהה ל-Arduino Mega הקודם לו.
ה-Mega 2560 משתמש עכשיו ברכיב ATmega8U2 לתקשורת USB במקום רכיב ה-FTDI. שינוי זה מאפשר מהירות תקשורת גדולה יותר, חיבור בלי צורך בדרייברים מיוחדים (ל-Linux ו-MAC ושינוי בקובץ INF ל-Windows) ואפשרות לכרטיס להזדהות ככל סוג של התקן USB סטנדרטי - מקלדת, עכבר, ג'ויסטיק וכו'. רכיב ה-ATmega8U2 הוא בעצם מעבד נוסף על הכרטיס ואפשר לתכנת אותו בעזרת חיבור ICSP נוסף (לא מולחם לכרטיס).

כרטיס פיתוח זה הוא בחירה מצויינת למי שרוצה להכנס לתחום הבקרים. הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את אספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות. רוב המגנים ל-Uno, Duemilanove או ל-Diecimila יתאימו גם ל-Mega.

מחלקות עם מוצרים דומים:

מאפיינים:

  • דגם: Mega 2560
  • יצרן: Arduino Team
  • בקר: ATmega2560
  • מתח עבודה: 7 - 12 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 54
  • מספר קווי PWM: 14
  • מספר קווי ADC: 16
  • זיכרון FLASH: 256 KBytes
  • זיכרון RAM: 8 KBytes
  • זיכרון EEPROM: 4 KBytes
  • תדר: 16 MHz
  • תקשורת: USB ,4x UART TTL,SPI ,I2C
  • חיבור: USB-B ,Power 5.5x2.1mm center positive
  • אורך: 110 מ"מ
  • רוחב: 53 מ"מ
  • √RoHS

מוצרים שיכולים לעניין אתכם:

קישורים:


Get Acrobat Reader

נתוני משלוח (הסבר):

  • משקל: 40 גרם
  • אריזה מינימלית: קופסה קטנה
