כרטיס פיתוח Arduino Mega 2560 R3

מספר קטלוגי: 4P-1565
מחיר / מחירים
207.20 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 26 יחידות במלאי
אנחנו מתכננים להזמין מהספק 100 יחידות נוספות

זמן אספקה

ימים בודדים


הזמנה

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

זה הוא 2560 Arduino Mega המפלצתי מבחינת קווי תקשורת המבוסס על בקר ATMega2560. זו הי גרסת ה-R3 של הכרטיס.
זהו כרטיס מקורי של צוות Arduino.

גרסה זו משתמשת ברכיב ATmega16U2 לתקשורת USB במקום רכיב ה-FTDI בגרסאות הראשונות או 8U2 ב-Mega הקודם. שינוי זה מאפשר מהירות תקשורת גדולה יותר, חיבור בלי צורך בדרייברים מיוחדים (ל-Linux ו-MAC ושינוי בקובץ INF ל-Windows) ואפשרות לכרטיס להזדהות ככל סוג של התקן USB סטנדרטי - מקלדת, עכבר, ג'ויסטיק וכו'. רכיב ה-ATmega16U2 הוא בעצם מעבד נוסף על הכרטיס ואפשר לתכנת אותו בעזרת חיבור ICSP הנוסף.

בנוסף לשינויים אלה, ה-R3 כולל גם כמה חיבורים נוספים, כמו קווי SDA ו-SCL ליד חיבור ה-AREF, מה שיאפשר למגנים המורכבים עליו להשתמש בתקשורת I2C בצורה נוחה יותר. נוסף גם קו IOREF שיאפשר למגנים להיות מודעים למתח קווי ה-DIO של הבקר. בקרוב כנראה נראה גם דור חדש של מגנים שמשתמשים בשכלולים אלה.

כרטיס פיתוח זה הוא בחירה מצויינת למי שרוצה להכנס לתחום הבקרים. הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את אספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות. רוב המגנים ל-Uno, Duemilanove או ל-Diecimila יתאימו גם ל-Mega.

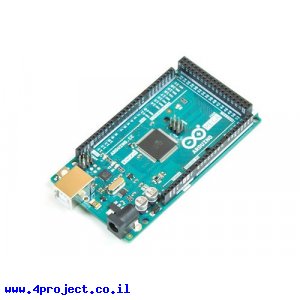

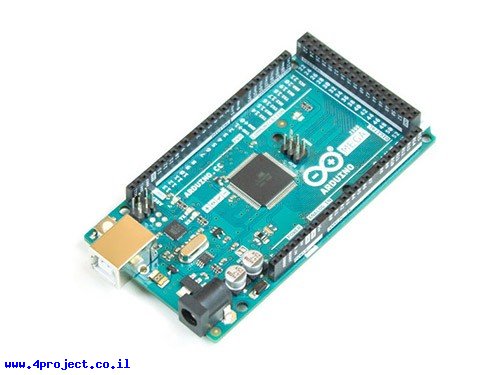

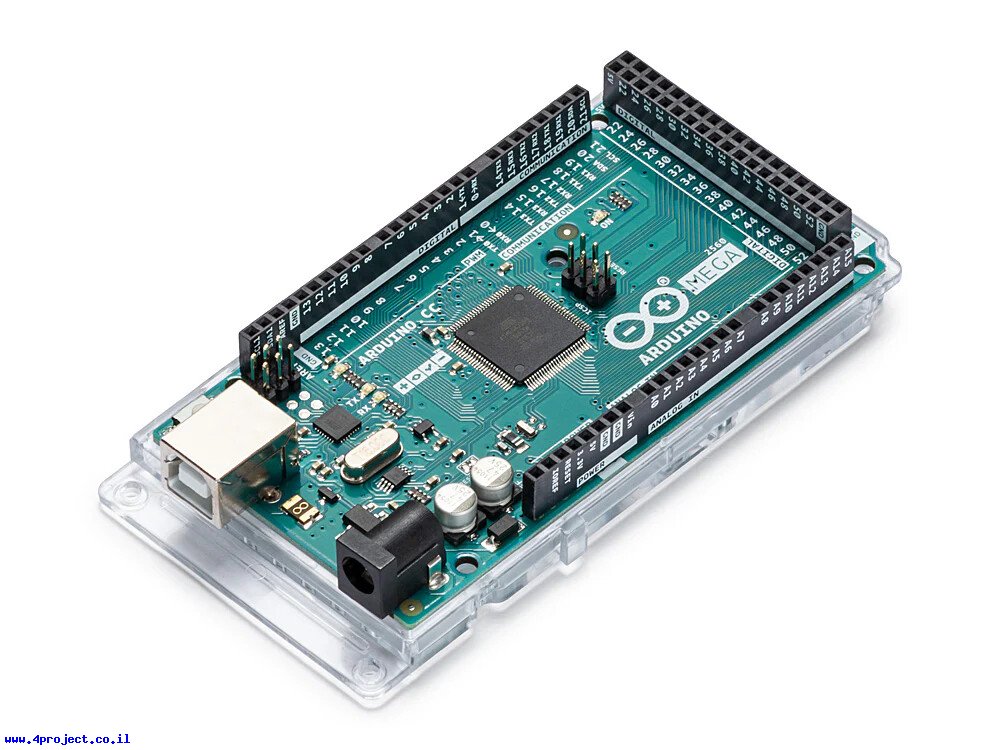

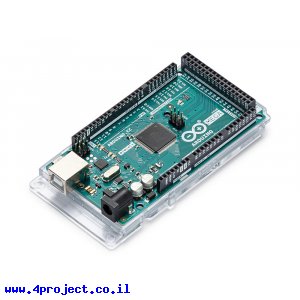

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Mega 2560 R3
  • יצרן: Arduino Team
  • בקר: ATmega2560
  • מתח עבודה: 7 - 12 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 54
  • מספר קווי PWM: 14
  • מספר קווי ADC: 16
  • זיכרון FLASH: 256 KBytes
  • זיכרון RAM: 8 KBytes
  • זיכרון EEPROM: 4 KBytes
  • תדר: 16 MHz
  • תקשורת: USB ,4x UART TTL,SPI ,I2C
  • חיבור: USB-B ,Power 5.5x2.1mm center positive
  • אורך: 110 מ"מ
  • רוחב: 53 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 65 גרם
  • אריזה מינימלית: קופסה קטנה
