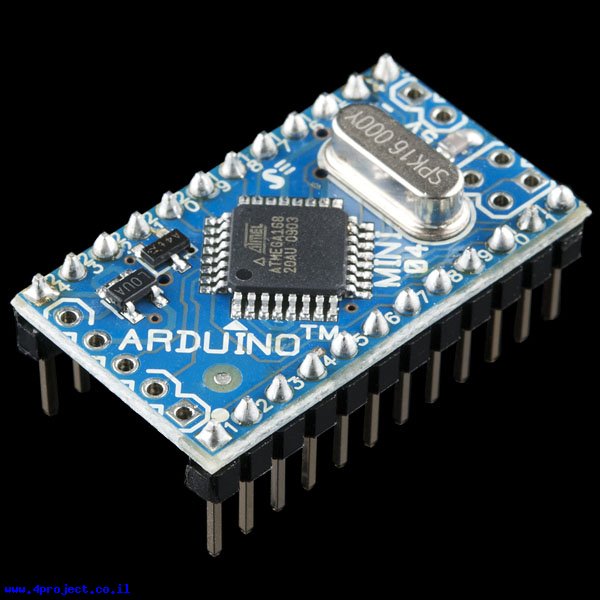

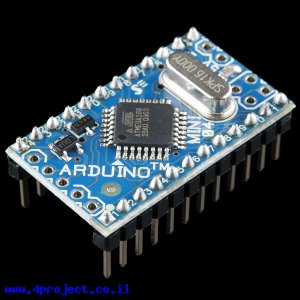

כרטיס פיתוח Arduino Mini 04

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

תחליף:
כרטיס זה לא נמכר יותר, אבל תוכלו למצוא כרטיסים דומים במחלקת ה"כרטיסי פיתוח Arduino".


זו היא גרסה מספר 4 של כרטיס Arduino Mini, גרסה זו מבוססת על ATMega328 בעל זכרון כפול בהשוואה ל-ATMega168, רץ ב-16MHz ועובד ב-5V.

שימו לב:
לכרטיס אין מעגלי הגנה מפני מתח גבוה או הפוך, חיבור מעל 9V או חיבור מתח הפוך ירוג את הכרטיס!

כדי לתכנת את הכרטיס צריך לחבר אותו למתאם תקשורת Serial TTL.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• דגם: Mini 04
• בקר: ATMega328
• מתח עבודה: 7 - 9 V
• זרם ליציאת IO: 40 mA
• מספר קווי DIO: 14
• מספר קווי PWM: 8
• מספר קווי ADC: 6
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 16 MHz
• תקשורת: UART TTL,SPI ,I2C
• √RoHS

קישורים:

• אתר Arduino הרשמי
• עמוד רשמי של Arduino Pro Mini
• הסבר על הכרטיס
• מפרט שפת התכנות
• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 5 גרם
• אריזה מינימלית: קופסה קטנה
