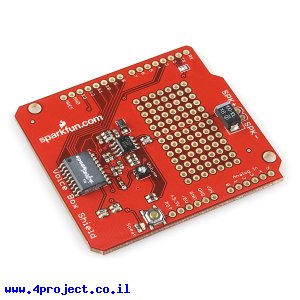

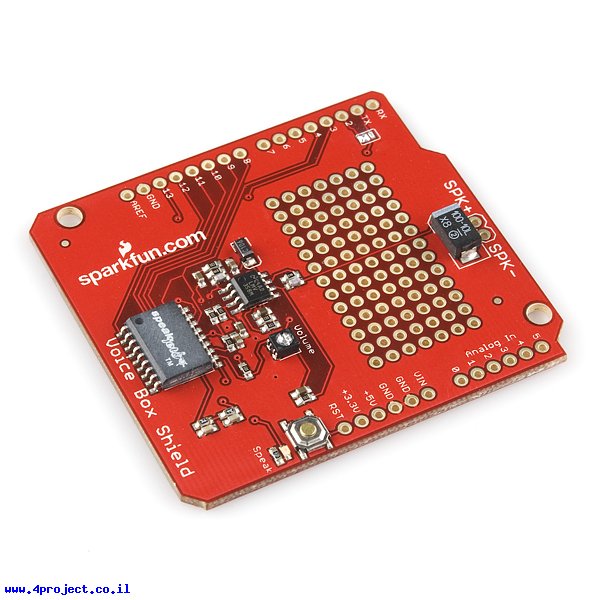

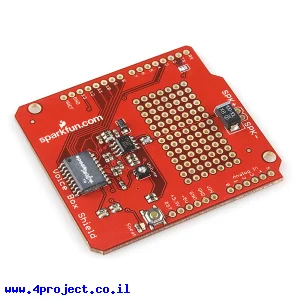

מגן Arduino VoiceBox - גרסה ישנה

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
הגרסה החדשב של מגן ה-VoiceBox כוללת מחבר אודיו 3.5 מ"מ לחיבור קל של מערכת השמע.


מגן ה-VoiceBox יתן לכרטיס ה-Arduino או Arduino Pro גישה לכל האפשרויות של רכיב ה-SpeakJet - סינתיסייזר של קולות וצלילים. המגן משתמש ברכיב SpeakJet כדי לתרגם פקודות טוריות לקולות רובוטיים נהדרים.

על המגן מורכב רכיב SpeakJet ומגבר אודיו דו-שלבי עם נגד משתנה לשליטה על ההגברה. אתם יכולים לחבר רמקול ישירות לפינים SPK+/- ולגרום ל-Arduino שלכם לדבר עם מעט מאוד עבודה!

אפשר לשלוט על ה-SpeakJet דרך קו תקשורת טורית או 8 קוי אירועים שמחוברים לפינים 5-12. גשרון הלחמה (jumper) מאפשר לכם לבחור לחבר קו תקשורת טורית לקו חומרתי D1 או תוכנתי D2.

המגן כולל גם מקום עבודה להלחמות עם 13x7 חורים במרווחים של 2.54 מ"מ וכפתור ה-Reset.

שימו לב:
כרטיס זה מגיע בלי פינים לחיבור לארדואינו, אנחנו ממליצים להשתמש בפינים ארוכים בעלי 6 ו-8 רגליים.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• דוגמה של קוד (קובץ ZIP)
• תקשיבו ל-SpeakJet
• מדריך למשתמש (קובץ PDF)
• מילון ל-SpeakJet (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 13 גרם
• אריזה מינימלית: מעטפה מרופדת
