מגן Arduino GPS - גרסה קודמת

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה הוחלף בגרסה מתקדמת יותר של מגן ה-GPS.

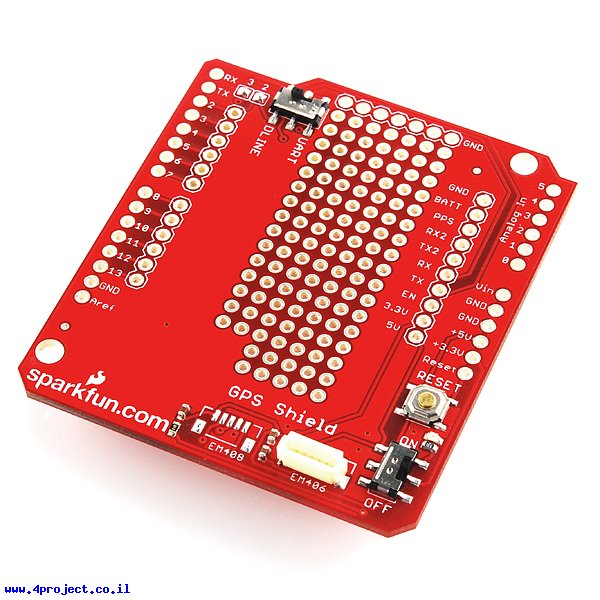

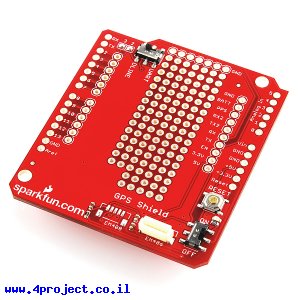

עם מגן ה-GPS תוכלו להוסיף יכולות GPS ל-Arduino שלכם. מחבר של מקלט GPS EM-406 הפופולרי מורכב על המעגל והוכן מקום למחברי EM-408 ו-EB-85A, אבל הם לא מורכבים ולא כלולים עם המגן (תוכלו למצוא אותם במחלקת המחברים). המחברים הרגילים של ה-GPS מוצאים לשורה של חורים במרווח של 2.54 מ"מ (Rx, Tx, PPS וכו'). יש גם מקום קטן לעבודת הלחמה.

מפסק ה-DLINE/UART בורר את מיקום חיבור של הקוי הכניסה והיציאה של ה-GPS בין קוי Rx/Tx הסטנדרטים של ה-Arduino לבין כל הקוים הדיגיטליים האחרים (כברירת מחדל החיבור הולך לפינים 2 ו-3).
יש לבחור DLINE כדי לתכנת את ה-Arduino בעזרת סביבת הפיתוח.

מפסק ON/OFF שולט על הספקת החשמל לרכיב ה-GPS. יש גם כפתור ה-Reset שמובא לקומה העליונה.

המגן כולל גם מיקום להלחמה של תפסן סוללת כפתור 12 מ"מ כדי לספק מתח גיבוי למודול GPS EB-85A למי שיבחר להשתמש בו.

שימו לב:
מודולי GPS לא כלולים יחד עם המגן ורק מחבר EM-406 מורכב על המעגל. סוקטים לחיבור המגן לכרטיס ה-Arduino גם לא כלולים, מומלץ להשתמש בסוקטים עם 6 ו-8 רגליים ארוכות.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח

מאפיינים:

• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 10 גרם
• אריזה מינימלית: מעטפה מרופדת
