מגן Arduino GPS

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים מחלקת מגני ארדואינו.

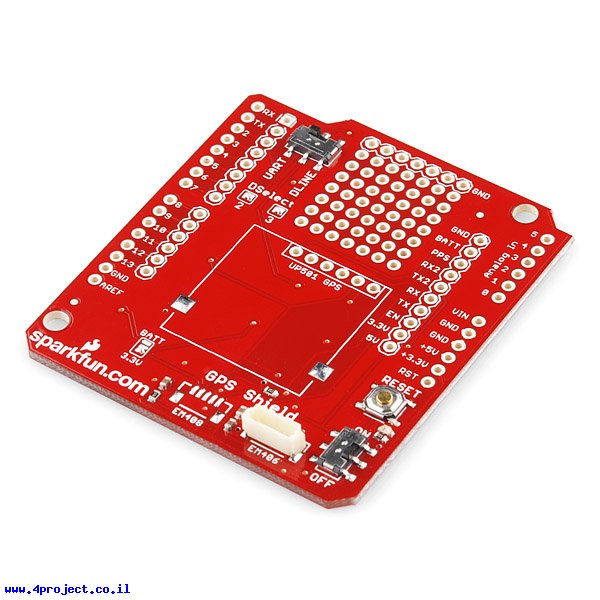

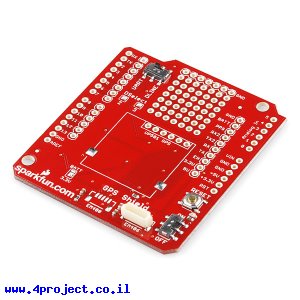

עם מגן ה-GPS תוכלו להוסיף יכולות GPS ל-Arduino שלכם. מחבר של מקלט GPS EM-406/EM-506 הפופולרי מורכב על המעגל והוכן מקום למחברי EM-408 ו-EB-85A, אבל הם לא מורכבים ולא כלולים עם המגן (בדקו את המוצרים המקושרים בהמשך). יש מקום וחיבורים למודול GPS UP501. המחברים הרגילים של ה-GPS מוצאים לשורה של חורים במרווח של 2.54 מ"מ (Rx, Tx, PPS וכו'). יש גם מקום קטן לעבודת הלחמה.

מפסק ה-DLINE/UART בורר את מיקום חיבור של הקוי הכניסה והיציאה של ה-GPS בין קוי Rx/Tx הסטנדרטים של ה-Arduino לבין כל הקוים הדיגיטליים האחרים (כברירת מחדל החיבור הולך לפינים 2 ו-3).
יש לבחור מצב DLINE כדי לתכנת את ה-Arduino בעזרת סביבת הפיתוח.

מפסק ON/OFF שולט על אספקת המתח לרכיב ה-GPS. יש גם כפתור ה-Reset שמובא לקומה העליונה.

המגן כולל גם מיקום להלחמה של תפסן סוללת כפתור 12 מ"מ כדי לספק מתח גיבוי למודול GPS EB-85A למי שיבחר להשתמש בו.

שימו לב:
מודולי GPS לא כלולים יחד עם המגן ורק מחבר EM-406 מורכב על המעגל. סוקטים לחיבור המגן לכרטיס ה-Arduino גם לא כלולים, מומלץ להשתמש בסוקטים עם 6 ו-8 רגליים ארוכות.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• GPS

מאפיינים:

• יצרן: SparkFun
• √RoHS

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• דוגמה של קוד ל-Arduino (קובץ ZIP)

נתוני משלוח (הסבר):

• משקל: 11 גרם
• אריזה מינימלית: קופסה קטנה
