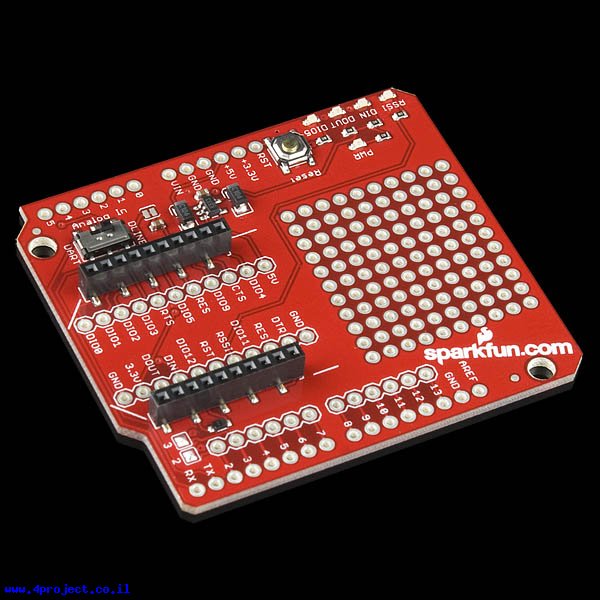

מגן Arduino XBee של SparkFun - גרסה קודמת

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
כרטיס זה מוחלף בגרסה החדשה של מגן XBee המשתמש בטרנזיסטורי MOSFET כדי לתאם בין המתחים של ארדואינו לבין רכיב ה-XBee. כל שאר התכונות של הכרטיס לא השתנו.


מגן ה-XBee מפשט את המשימה של חיבור כרטיס ה-Arduino למודול XBee. לוח זה מתאים לכרטיסי Arduino ו-Arduino Pro ומצייד אותו ביכולות תקשורת אל חוטית בעזרת מודולי XBee הפופולריים. לוח זה עובד עם כל הסוגים של מודולי XBee, סדרות 1 ו-2.5, גרסאות רגילות וה-Pro. זה הוא דיזיין יחודי ל-SparkFun והוא לא דומה למגן ה-XBee המקורי של קהילת ה-Arduino.

פינים של קוי התקשורת הטורית של מודול XBee מחוברים דרך מפסק שמאפשר לכם לבחור להשתמש בקוי ה-UART של ה-Arduino (קוי D0 ו-D1) או כל קו דיגיטלי אחר (כברירת מחדל מחובר לפינים D2 ו-D3). החשמל נלקח מפין 5V של ה-Arduino ומותאם ל-3.3V על המגן עצמו לפני שהוא מסופק למודול XBee. המגן גם דואג להתאים את המתחים של קוי התקשורת בין מודול XBee לבין ה-Arduino.

המגן כולל גם לדים לחיווי פעילות על קוים DIN, DOUT, RSSI ו-DIO5 של מודול XBee. יש גם כפתור Reset שמובא לקומה העליונה וגם איזור פיתוח להלחמה עם 12x11 חורים במרווחים של 2.54 מ"מ. סוקטים לחיבור המגן לכרטיס ה-Arduino לא כלולים, מומלץ להשתמש בסוקטים עם 6 ו-8 רגליים ארוכות. מודול ה-XBee לא כלול גם כן, תוכלו למצוא אותו במחלקת התקשורת.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• תקשורת

מאפיינים:

• יצרן: SparkFun
• חיבור: XBee
• √RoHS

קישורים:

• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 12 גרם
• אריזה מינימלית: קופסה קטנה
