מטען סוללות LiPoly תא אחד + ממיר מתח 3.3/5V

מספר קטלוגי: 4P-2682 / SF-PRT-11231
מחיר / מחירים
93.40 ₪ (כולל מע"מ)

מלאי [?]


אמורים להיות לנו 2 יחידות במלאי
אנחנו מתכננים להזמין מהספק 10 יחידות נוספות

זמן אספקה

ימים בודדים


הזמנה

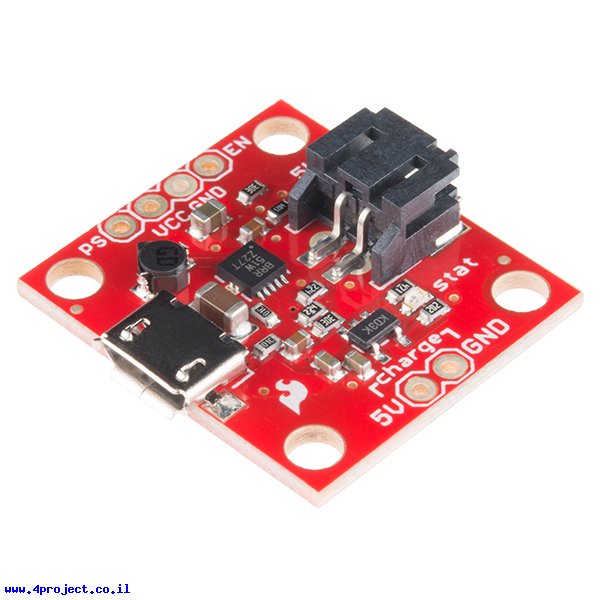

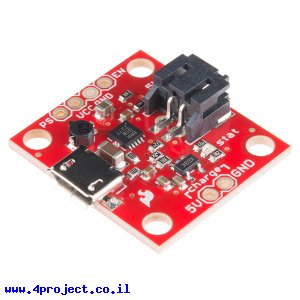

מוצר זה מתפקד כשני מוצרים בחבילה אחת - מטען סוללות LiPo 3.7V וגם ממיר מתח ל-5V או ל-3.3V בהתאם למצב גשרון ההלחמה בחלקו העליון של המעגל.
המעגל מגיע עם מחבר USB microB כמקור מתח כניסה, חיבור נוסף למתח כניסה של 5V המסומן כ-charge במקרה ואין לכם חיבור USB, חיבור JST לסוללת LiPo 3.7V תא אחד וחיבור ליציאת מתח המסומן כ-out.

מעגל הטעינה משתמש ברכיב MCP73831T המאפשר להטעין סוללות LiPo 3.7V תא אחד בקצב של 500mA/H. בחיבור ל-USB הרכיב יטעין את הסוללה בקצב של 100mA/H. אם אתם רוצים טעינה בקצב מהיר יותר, תצטרכו לחבר מקור מתח חיצוני לקווי 5V של הכרטיס.


מעגל ממיר מתח משתמש ברכיב TPS61200 של TI, כאשר את מתח היציאה אפשר לבחור בין 5V ל-3.3V ע"י גשרון הלחמה. מתח הפסקת העבודה מכוון ל-2.6V, כלומר כשסוללה מתרוקנת מתחת לערך זה המעגל לא יספק מתח ביציאה.

גרסה זו של הכרטיס מספקת לכם שליטה מלאה על ממיר המתח בעזרת קווי ה-Power Save PS וקו-Enable EN.
אם אתם משאירים את הסוללה מחוברת לכרטיס, כדאי שתחברו את קו ה-EN לאדמה כדי שהסוללה לא תתרוקן ותגיע למתח ממנו אי אפשר יהיה להטעין אותה שוב.

במקרה ותרצו לבטל את ההגנה של 2.6V, תוכלו לקצר את הגשרון הנמצא בחלקו האחורי של המעגל (למשל אם אתם משתמשים ברכיב רק לצורך המרת מתח כאשר משתמשים בסוללות אצבע במקום סוללות LiPoly).

שימו לב:
למוצר זה אין הגנה מפני מתח הפוך, אז שימו לב איך אתם מחברים את הסוללה שלכם.

מאפיינים:

  • סוג סוללה: Li-Poly
  • מספר תאים: 1
  • מתח עבודה: 3.3 V ,5 V
  • זרם: 600 mA @ 5V
  • זרם: 200 mA @ 3.3V
  • מתח כניסה: 5 V
  • חיבור: USB-microB ,JST 2 pin
  • √RoHS

נתוני משלוח [?]:

  • משקל: 3 גרם
  • אריזה מינימלית: קופסה קטנה
