תחליף:
ערכה זו הוחלפה בערכה חדשה: כרטיס פיתוח Arduino - ערכת מתחילים - מיני ממציא
אם אתם חדשים בתחום האלקטרוניקה ותכנות מיקרובקרים, ערכת מתחילים זו מתאימה במיוחד למי שרוצה להתנסות.
ערכה זו מינימליסטית יותר בהשוואה לערכה לממציא המתחיל, כוללת פחות רכיבים ולא כוללת חוברת הדרכה מודפסת (שאפשר להוריד מהקישור בהמשך), אבל כוללת מספיק רכיבים כדי להבין את היסודות של התחום ולבנות פרוייקטים קטנים כמו:
- לדים מהבהבים
- השמעת צלילים בסיסיים
- להגיב ללחיצות כפתורים
- להגיב לסיבוב של פוטנציומטר (נגד משתנה)
- לזהות כמות אור בסביבה
- למדוד טמפרטורה
- לערבב צבעים בלד ה-RGB
- והרבה יותר...
ערכה זו מבוססת על כרטיס RedBoard שזו היא גרסת הארדואינו (Arduino) של SparkFun. אתם מקבלים גם כבל USB-miniB המתאים לחיבור הכרטיס למחשב.

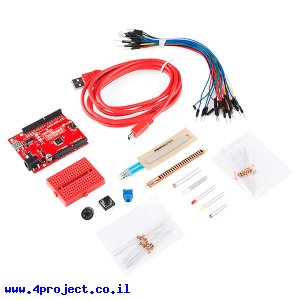

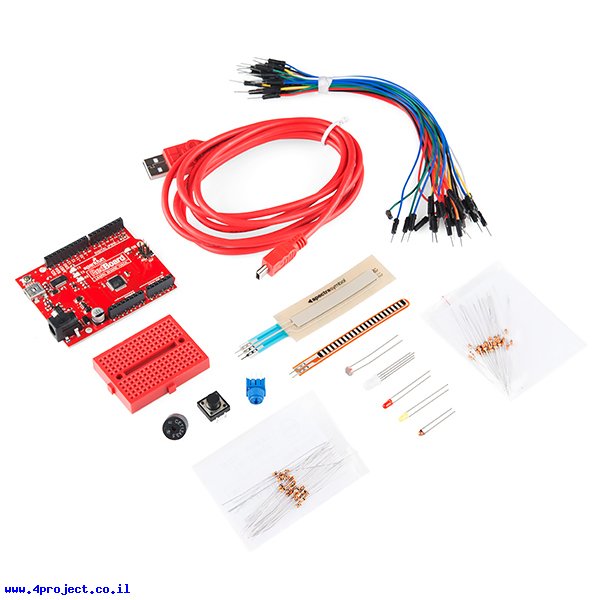

הערכה כוללת:
- כרטיס RedBoard המתאים לסביבת ה-Arduino
- כבל USB-miniB סטנדרטי באורך 1.8 מטר לחיבור הכרטיס למחשב
- מיני מטריצה אדומה - מצויין לחיבור רכיבים ליציאות ה-Arduino
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- חיישן קיפול - משנה את ההתנגדות בהתאם לזוית הקיפול שלו
- SoftPot - זה הוא חיישן שמשנה את ההתנגדות שלו בהתאם למקום בו לוחצים עליו. דומה לפס מגע לשינוי ה-volume
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- חיישן טמפרטורה - לזיהוי טמפרטורת הסביבה או שינויים בטמפרטורה
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
- זמזם - נהדר ליצירת צלילים או אפילו מוזיקה פשוטה
- כפתור גדול 12 מ"מ - מקור קלט נהדר לדברים פשוטים
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-miniB ,Power 5.5x2.1mm
- אורך: 75 מ"מ
- רוחב: 53mm
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 202 גרם
- אריזה מינימלית: מעטפה מרופדת
