השוני הגדול בין הכרטיסים הוא שימוש ברכיב FTDI לתקשורת USB עם המחשב במקום רכיב ATMega16U2 שמותקן בכרטיס ה-UNO.
רכיב FTDI נפוץ יותר בתחום זה וסיכוי גדול יותר שיהיו יותר מכשירים ומערכות הפעלה שיתמכו בצורה תקינה בכרטיס. רכיב ה-FTDI מסוגל גם להעביר קצב נתונים גבוה יותר בהשוואה ל-16U2.
גם כרטיס זה מבוסס על בקר ATMega328 שמגיע טעון עם Bootloader בגרסת Optiboot. תוכלו לבחור בכרטיס ה-UNO בסביבת פיתוח Arduino כדי לצרוב את הכרטיס.
צורת החיבורים זהה לכרטיסים הסטנדרטיים ותומכת בפריסת הפינים החדשה, הקראת Arduino 1.0.
אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

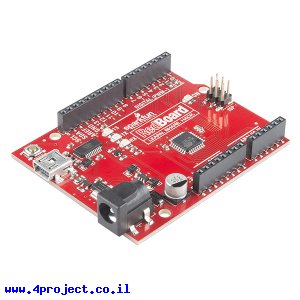

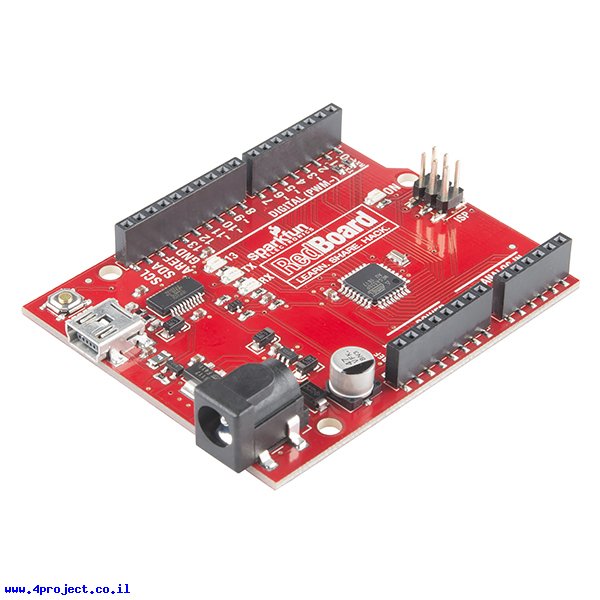

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
החל ממאי 2015 הכרטיסים מגיעים עם מחבר 2x3 מולחם לקווי ה-ISP של הכרטיס.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-miniB ,Power 5.5x2.1mm
- אורך: 77mm
- רוחב: 53mm
קישורים:
- דרייברים לרכיב FTDI
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- פירוט פורטים (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 31 גרם
- אריזה מינימלית: קופסה קטנה
