גלגל שיניים 32P, עובי 3/16", דלרין - 56 שיניים

מספר קטלוגי: 4P-4422 / SC-RHA32-36-56
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

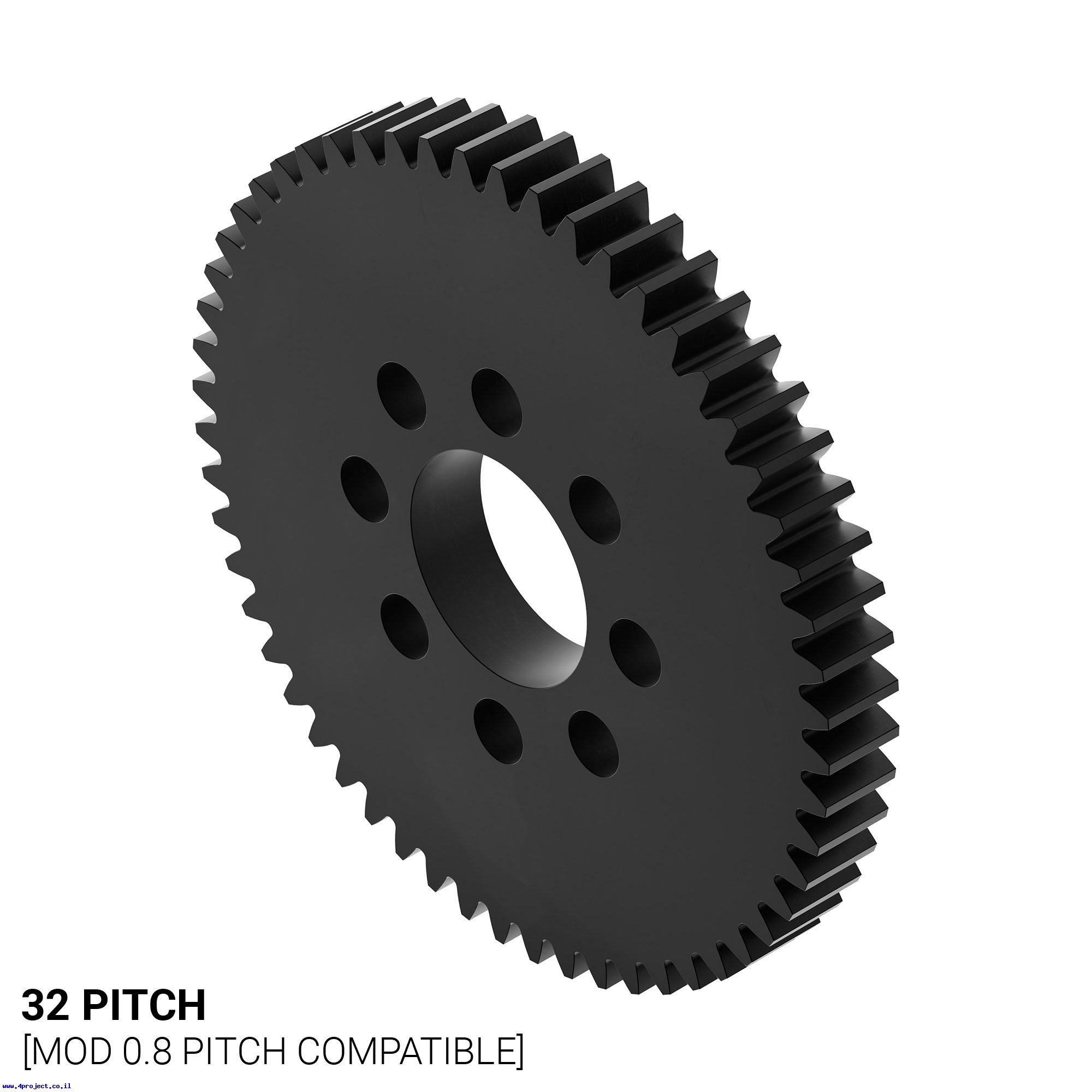

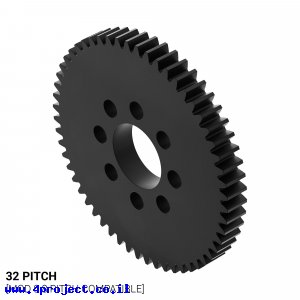

גלגל שיניים 32P, עובי 3/16", דלרין - 56 שיניים
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת 32P דלרין.


זהו גלגל שיניים בעל 56 שיניים עם פסיעה (pitch) של 32P העשוי מדלרין (Delrin) בעובי 0.1875" (4.7625 מ"מ).

גלגל שיניים זה מיועד להתחבר לרכזות שיחברו אותו לציר.
החורים בגלגל שיניים מתאימים לתבנית של 0.770" המתאימה לרוב רכיבי המכניקה מסדרת ה-Actobotics.

אם אתם משתמשים בפרופילים מסדרת ה-Actobotics כך שהצירים מורכבים בחורים הגדולים של הפרופילים, תוכלו להתאים את גלגלי השיניים המתאימים לפי ההסבר הבא:
  • מרחק בין החור הראשון לשני (מרחק A בתמונה המצורפת) הוא 0.75", סכום השיניים של גלגלי שיניים 32P צריך להיות 48.
  • מרחק בין החור הראשון לשלישי (מרחק B בתמונה המצורפת) הוא 1.50", סכום השיניים של גלגלי שיניים 32P צריך להיות 96.
  • מרחק בין החור הראשון לרביעי (מרחק C בתמונה המצורפת) הוא 2.25", סכום השיניים של גלגלי שיניים 32P צריך להיות 144.
לדוגמה, אם אתם צריכים יחס של 1:3 ואתם משתמשים בגלגל שיניים 32P בעל 12 שיניים המורכב בחור הראשון, תצטרכו גלגל שיניים 32P בעל 36 שיניים שיורכב בחור השני (48 פחות 12).

מחלקות עם מוצרים דומים:

מאפיינים:

  • מספר שיניים: 56
  • פסיעת שיניים: 32DPI
  • חומר: Delrin
  • צבע: שחור
  • קוטר ציר: 12.7 מ"מ (1/2")
  • עובי: 0.1875"
  • קוטר חיצוני: 1.813"
  • קוטר תמסורת: 1.7500"

מוצרים שיכולים לעניין אתכם:

נתוני משלוח (הסבר):

  • משקל: 10 גרם
  • אריזה מינימלית: מעטפה מרופדת
