תחליף:
ערכה זו הוחלפה בגרסה חדשה יותר של ערכת מתחילים הכוללת יותר רכיבים ומאפשרת בניית 11 ניסויים שונים.
ערכת מתחילים היא דרך נהדרת להיכנס לתחום האלקטרוניקה המתוכנתת בסביבת פיתוח Arduino.
הערכה היא בעצם גרסת המיני של ערכה לממציא המתחיל ומאפשרת בניה של 8 הניסויים הראשונים של הערכה הגדולה.
ערכת המתחילים מגיעה כאוסף רכיבים בקופסת קרטון קטנה.
בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:
- לד מהבהב
- לקרוא ערך של נגד משתנה (פוטנציומטר)
- הפעלת לד RGB
- הפעלת מספר לדים
- להגיב ללחיצת כפתורים
- לזהות עוצמת אור (קריאת ערך Photo Resistor)
- למדוד טמפרטורה
- להפעיל מנוע סרוו (servo motor)
הערכה מבוססת על כרטיס RedBoard המיוצר ע"י SparkFun ולא שונה בהרבה מכרטיס Arduino UNO R3 המקורי.
תוכלו להיעזר במדריך האינטרנטי של ערכת הממציא המתחיל (מקושר בהמשך העמוד) המסביר צעד אחר צעד את תהליך בניית המעגלים בעזרת הרכיבים המגיעים בערכה.
קוד מלא של תוכניות לדוגמה מקושר גם הוא בהמשך העמוד.

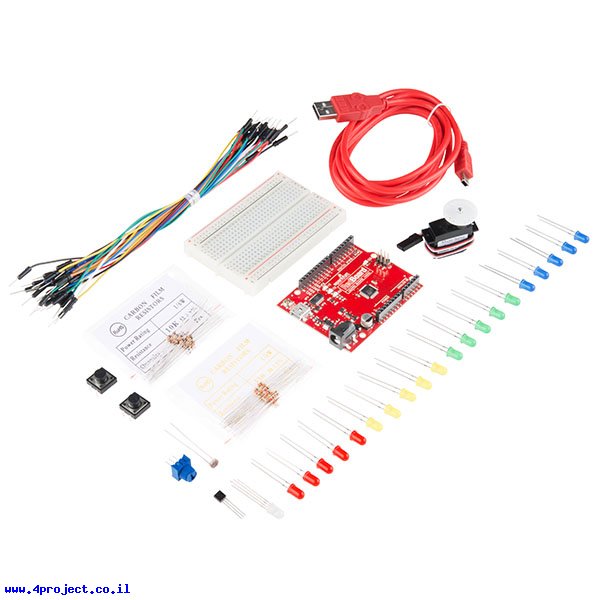

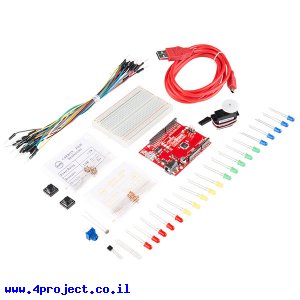

הערכה כוללת:
- כרטיס RedBoard המתאים לסביבת ה-Arduino
- מטריצה שקופה ואדומה
- מנוע סרוו (servo) קטן
- חיישן טמפרטורה TMP36
- כבל USB-miniB סטנדרטי באורך 1.8 מטר לחיבור הכרטיס למחשב
- חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
- חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
- לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
- לדים בסיסיים - לחיווי סטטוס או דברים אחרים
- נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
- כפתור גדול 12 מ"מ - מקור קלט נהדר לדברים פשוטים
- נגדים 330 אום - נגדי הגבלת זרם ללדים
- נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)
אין צורך בהלחמה. מומלץ למתחילים בני 10 ומעלה.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: RedBoard
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5V
- מתח כניסה: 7 - 12V
- זרם ליציאת IO: 40mA
- זרם ליציאת 3.3V: 50mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-miniB ,Power 5.5x2.1mm
- אורך: 75 מ"מ
- רוחב: 53mm
