הכרטיס מבוסס על בקר מנוע DRV8835 המסוגל לספק עד 1.2A לשני מנועים הפועלים במתחים בין 1.5V ל-11V (או 2.4A למנוע אחד המחובר לשני הערוצים)
הכרטיס מתוכנן לעבוד עם דגמי B+ וגם PI-2. אורך הכרטיס והמחבר קצר יותר מ-40 הפינים של ה-PI כדי לחסוך מקום ועלויות. כרטיס זה לא יעבוד עם גרסאות ה-PI שהם לא פלוס או 2.
היצרן מספק ספרית Python שתאפשר לכם לשלוט בקלות על שני הערוצים של הבקר.

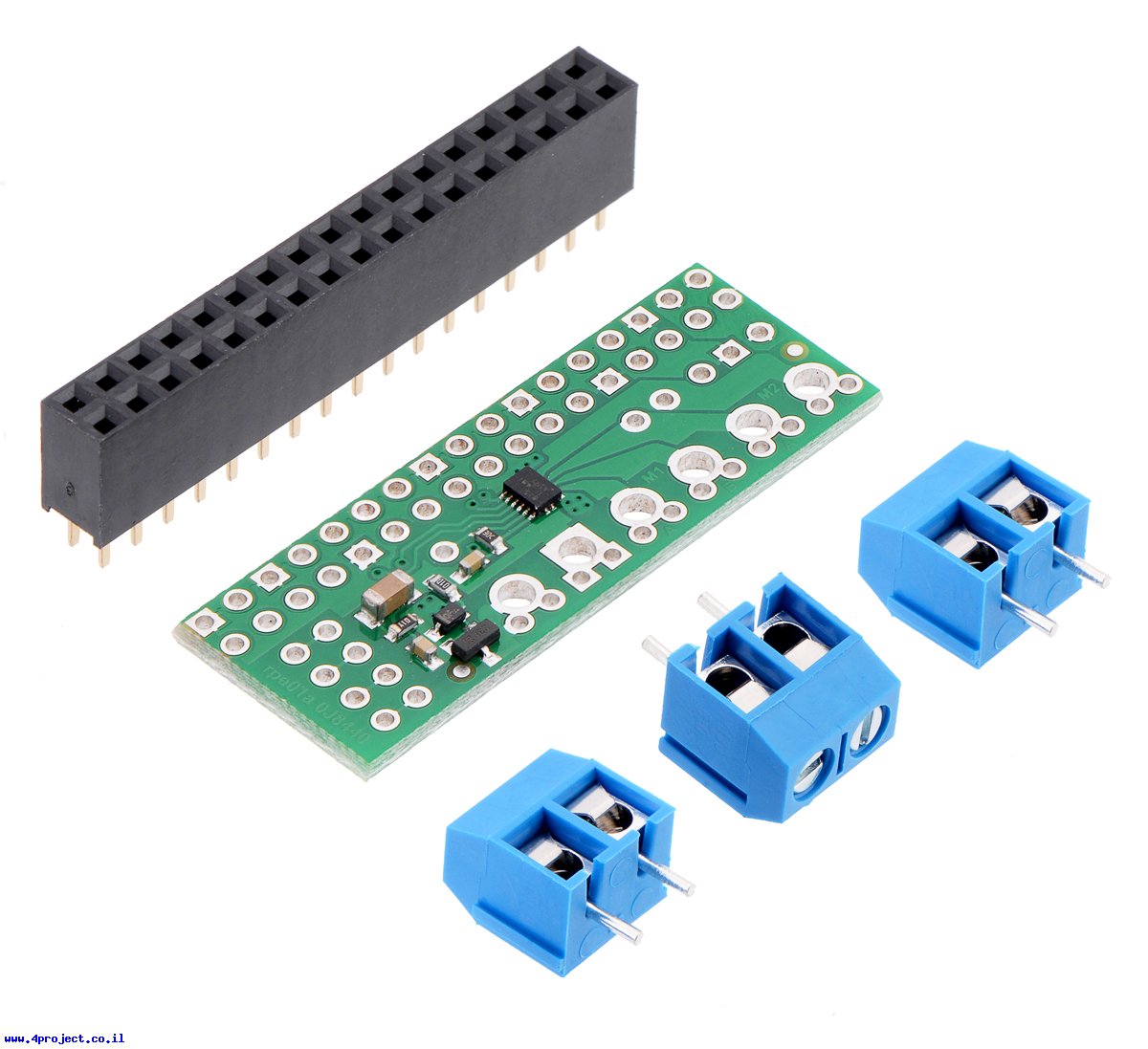

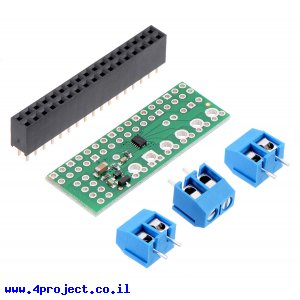

הכרטיס מגיע כערכה הדורשת הלחמה של המחברים, כל שאר הרכיבים כבר מולחמים על המעגל.
הכרטיס משתמש בקווים 5, 6, 12 ו-13 שהם קווי ה-PWM של ה-Raspberry.
מכיוון שהיעוד של הכרטיס הוא לייצר פלטפורמה ניידת הנשלטת ע"י Raspberry PI, זה יהיה לא פרקטי לחבר את ה-PI לספק מתח חיצוני, לכן הכרטיס מאפשר לספק גם מתח מיוצב של 5V ל-Raspberry מתוך המתח המסופק למנועים. כדי שזה יקרה תצטרכו להלחים מייצב מתח כמו ה-S7V7F5 הפועל באותם תחומי מתח כמו בקר המנוע ויכול לספק עד 1A ל-PI.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: DRV8835
- יצרן: Pololu
- מתח עבודה: 3.3V
- מתח כניסה: 1.5V~11V
- זרם רציף מקסימלי: 1.2A
- זרם רגעי מקסימלי: 1.5A
- מספר ערוצים: 2
- תקשורת: Digital ,PWM
- חיבור: ל-Raspberry PI
- אורך: 43.2mm
- רוחב: 16.5 מ"מ
קישורים:

נתוני משלוח (הסבר):
- משקל: 12 גרם
- אריזה מינימלית: מעטפה מרופדת
