מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת 7Segment.

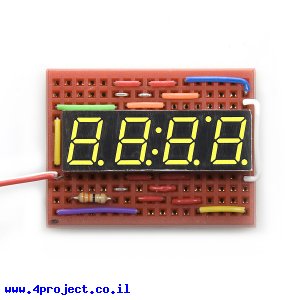

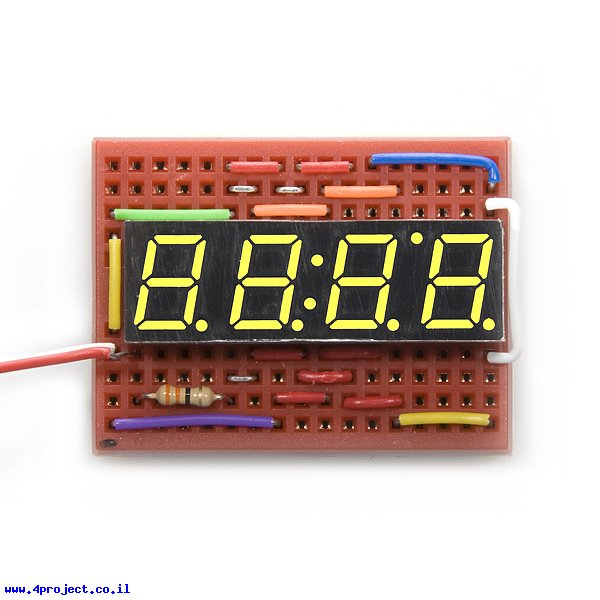

זה הוא רכיב 7Segment בסיסי בעל 4 ספרות בצבע צהוב ויש לו אנודה משותפת. לרכיב יש נקודה עשרונית לכל ספרה, גרש (apostrophe) ונקודותיים באמצע שניתנים לשליטה כל אחד בנפרד.
החיבור לרכיב הוא שתי שורות של 8 פינים במרווח סטנדרתי של 2.54 מ"מ, כך שלא יהיה קשה להתחבר אליו עם סוקט או להכניס אותו למטריצה.
מספרי הפינים במפרט לא נכון, הנה המספור הנכון:
- ספרה 1
- ספרה 2
- D
- אנודה של נקודתיים
- E
- ספרה 3
- נקודה עשרונית
- ספרה 4
- קטודה של גרש
- אנודה של גרש
- F
- קטודה של נקודתיים
- C
- A
- G
- B
מחלקות עם מוצרים דומים:
מאפיינים:
- מספר ספרות: 4
- צבע: צהוב
- עוצמת הארה: 50 - 60 mcd
- אורך גל: 588 - 592 nm
- חיבור: TTL
- מפל מתח: 2.0 - 2.2 V
- זרם רציף מקסימלי: 20 mA
- זרם רגעי מקסימלי: 30 mA
- גובה ספרה: 10 מ"מ
- אורך: 40.18 מ"מ
- רוחב: 12.8 מ"מ
- √RoHS
מוצרים שיכולים לעניין אתכם:
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
