הגרסה החדשה של הכרטיס מתקנת טעות בכיתוב שעל הכרטיס.

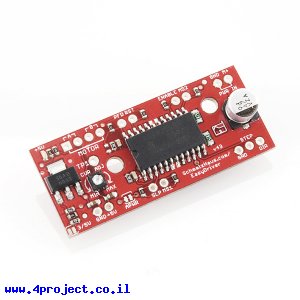

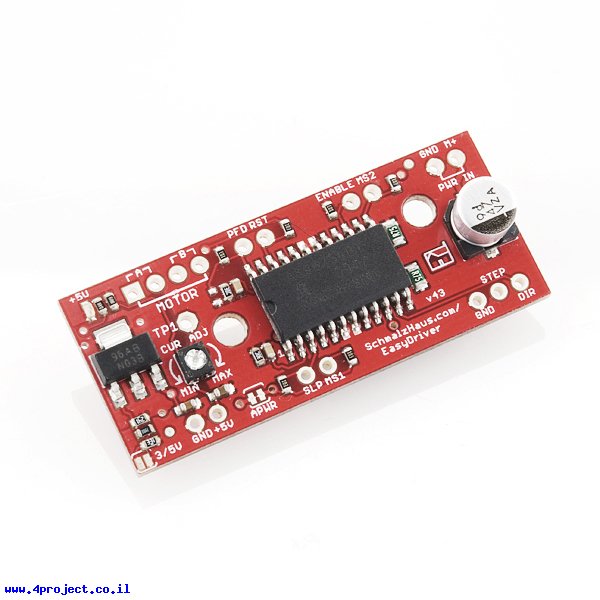

EasyDriver הוא דוחף זרם למנוע צעד שפשוט מאוד להשתמש. תוכלו לשלוט בו עם כל דבר שיכול לספק רמות לוגיות 0 ו-5V (או 3.3V). הבחירה בין 5V ל-3.3V נעשת ע"י גשרון הלחמה (jumper) שנמצא בפינה השמאלית התחתונה.
אתם צריכים לספק מתח בין 7 ל-30V לטובת המנוע, על הלוח יש מייצב מתח לטובת המעגלים הדיגיטליים. חברו מנוע צעד ובקר ויש לכם שליטה מאוד מדוייקת על התנועה של המנוע.
EasyDriver יכול לעבוד עם מנועי צעד דו-פולריים (bi-polar) בעלי 4, 6 או 8 חוטים הפועלים במתחים 7 עד 30V (כמה שהמתח גבוה יותר, כך גם הכח של המנוע במהירויות דבוהות גדול יותר).
זאת הגרסה החדשה של הכרטיס - V4. גרסה זו מאפשרת גמישות טובה יותר בשליטה על המנוע. הגדרות מיקרו-צעדים של רכיב A3967 מוצאים החוצה ומאפשרים לכם בחירה של רזולוציית הצעדים של המנוע. רגלי sleep ו-enable גם כן מוצאים החוצה ומספקים שליטה טובה יותר בזרם.
שימו לב:
אין לחבר או לנתק מנוע כשכרטיס תחת מתח, זה עלול להרוס את רכיב A3967.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: EasyDriver
- מתח עבודה: 7 - 30V
- זרם רציף מקסימלי: 750mA
- מספר ערוצים: 1
- תקשורת: Digital
- אורך: 49 מ"מ
- רוחב: 21 מ"מ
קישורים:
נתוני משלוח (הסבר):
- משקל: 4 גרם
- אריזה מינימלית: קופסה קטנה
