מקודד סיבוב + גלגל + מחזיק מנוע - ערכה של 2

מספר קטלוגי: 4P-513
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת גלגלים.

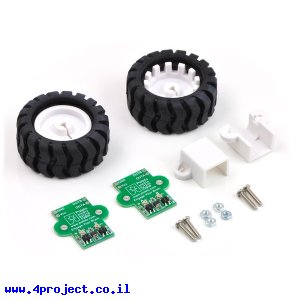

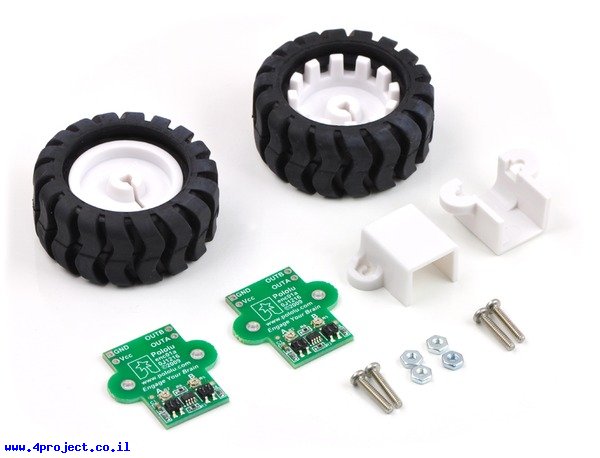

ערכה זו כוללת שני גלגלים 42x19 מ"מ, שני מחזיקי מנוע מורחבים ושני מקודדי סיבוב מתאימים.

מקודד סיבוב זה תוכנן לעבודה עם גלגל 42x19 מ"מ של חברת Pololu. הכרטיס מורכב בתוך הגלגל ועוקב אחרי סיבוב של 12 שיניים של הגלגל ע"י שני חישני השתקפות אינפרה-אדומים. החישנים נמצאים במרחק מדוד אחד מהשני כדי שהאותות מהם יהיו במופע של 90 מעלות כך שאפשר יהיה לזהות את כיוון הסיבוב וליצר 48 פולסים לסיבוב מלא של הגלגל. החישנים שעל הכרטיס מחוברים למשווים כדי לייצר אותות יציאה נקיים מקפיצות.

שתי היציאות של המקודד הן יציאות דיגיטליות שאפשר לחבר ישירות לכניסות של מיקרו בקר (רצוי כאלה שמייצרים פסיקה על כל שינוי). עם 48 דיווחים לכל סיבוב של גלגל 42 מ"מ במהירות של מטר לשניה (3.6 ק"מ לשעה) ייצר בערך 360 דיווחים בשניה. עם שני מקודדים שעובדים במקביל, כמו ברוב הרובוטים, המקודדים יצטרכו טיפול בערך כל מילי שניה. טיפול באותות המקודדים אמור לקחת רק כמה אחוזים מכח חישוב של בקר כמו ATMega168.

אתם יכולים להוסיף לערכה זו זוג של מנועי מיקרו, פלטפורמה ובקר מנועים ויש לכם רובוט כמעט מוכן.

שימו לב שמנועי מיקרו עם יחס העברה של 1000:1 לא מתאימים לעבודה עם המקודדים בגלל הגודל שלהם.

מאפיינים:

  • מתח עבודה: 4.5 - 5.5 V
  • זרם: 14 mA @ 5V
  • תקשורת: Digital

נתוני משלוח (הסבר):

  • משקל: 90 גרם
  • אריזה מינימלית: קופסה קטנה
