כרטיס פיתוח Arduino - ערכת מתחילים - גרסה קודמת

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

תחליף:
ערכה זו הוחלפה בגרסה החדשה של הערכה.


ערכת מתחילים היא דרך נהדרת להיכנס לתחום האלקטרוניקה המתוכנתת בסביבת פיתוח Arduino.
הערכה היא בעצם גרסת מוקטנת של ערכה לממציא המתחיל ופונה יותר לרכיבים שיעזרו לכם להתנסות בבניה של 11 הניסויים בסיסיים וישאירו אתכם עם רוב הרכיבים הדרושים לבניית רובוט קטן.

ערכת המתחילים מגיעה כאוסף רכיבים בקופסת קרטון קטנה.

בעזרת ערכה זו תוכלו לבנות את המעגלים הבאים:

• לד מהבהב
• לקרוא ערך של נגד משתנה (פוטנציומטר)
• הפעלת לד RGB
• הפעלת מספר לדים
• להגיב ללחיצת כפתורים
• לזהות עוצמת אור (קריאת ערך Photo Resistor)
• למדוד טמפרטורה
• להפעיל מנוע סרוו (servo motor)
• הפעלת מנוע DC בעזרת רכיב H-Bridge
• שליטה על מנוע על בסיס קלט
• קריאת נתונים מתקשורת טורית

הערכה מבוססת על כרטיס RedBoard המיוצר ע"י SparkFun שלא שונה בהרבה מכרטיס Arduino UNO R3 המקורי.

תוכלו להיעזר במדריך האינטרנטי של הערכה (באנגלית) המסביר צעד אחר צעד את תהליך בניית המעגלים ומספק דוגמאות קוד למיקרובקר.

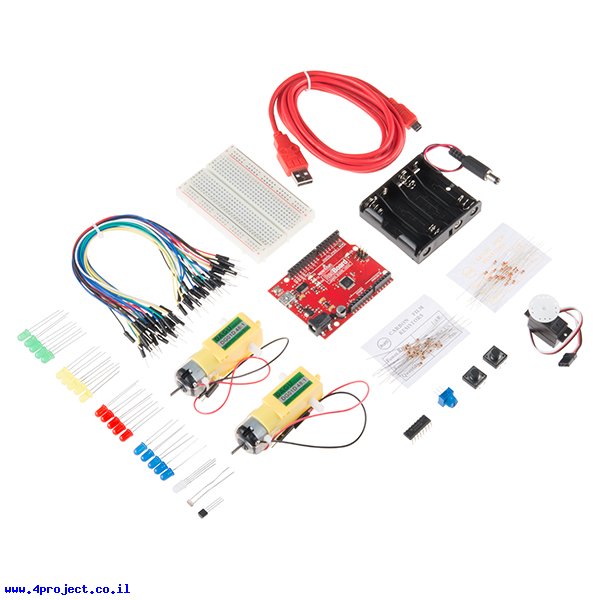

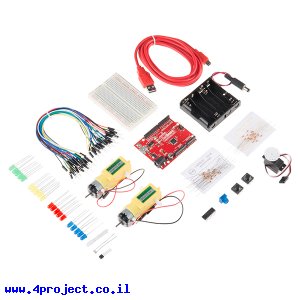

הערכה כוללת:

• כרטיס RedBoard המתאים לסביבת ה-Arduino
• מטריצה שקופה ואדומה
• מנוע סרוו (servo) קטן
• זוג מנועי DC
• חיישן טמפרטורה TMP36
• חיישן אור (photocell) - מצויין לזיהוי כשמגירה נפתחת או מתי צריך להדליק אורות
• כבל USB-miniB סטנדרטי באורך 1.8 מטר לחיבור הכרטיס למחשב
• חוטי גישור זכר-זכר - חוטים לחיבור יציאות ה-Arduino למטריצה או כל חיבור "נקבה" אחר
• לד RGB - לד בעל 3 צבעים. השתמשו ביציואת PWM כדי לערבב כל צבע שתרצו
• לדים בסיסיים - לחיווי סטטוס או דברים אחרים
• נגד משתנה 10K ליניארי - בד"כ משמש לשליטה על volume, ניגודיות או יכול לשמש כממשק קלט כללי מהמשתמש
• כפתור גדול 12 מ"מ - מקור קלט נהדר לדברים פשוטים
• בקר מנוע H-Bridge - רכיב SN754410 המספק את הזרם למנועי DC
• בית סוללות - 4xAA עם מחבר עגול - לאספקת המתח לפרוייקט (הסוללות לא כלולות בערכה)
• נגדים 330 אום - נגדי הגבלת זרם ללדים
• נגדים 10K אום - נגדים מצויינים לקיבוע ערכים לכניסות (pull-up, pull-down)

העבודה עם הערכה לא דורשת הלחמה. מומלץ למתחילים בני 10 ומעלה.

מחלקות עם מוצרים דומים:

• מוצרי פיתוח
• קיטים

מאפיינים:

• דגם: RedBoard
• יצרן: SparkFun
• בקר: ATMega328
• מתח עבודה: 5 V
• מתח כניסה: 7 - 12 V
• זרם ליציאת IO: 40 mA
• זרם ליציאת 3.3V: 50 mA
• מספר קווי DIO: 14
• מספר קווי PWM: 6
• מספר קווי ADC: 6
• זיכרון FLASH: 32 KBytes
• זיכרון RAM: 2 KBytes
• זיכרון EEPROM: 1 KBytes
• תדר: 16 MHz
• תקשורת: USB ,UART TTL,SPI ,I2C
• חיבור: USB-miniB ,Power 5.5x2.1mm center positive
• אורך: 75 מ"מ
• רוחב: 53 מ"מ
• √RoHS
