ישנה גרסה חדשה של הכרטיס המשתמשת במצפן HMC5883L במקום HMC5843.

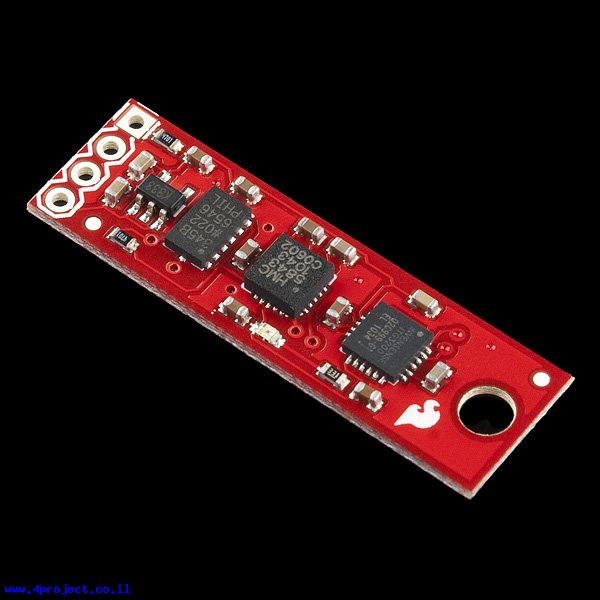

מוצר קטן זה בנוי מ-3 חיישנים שונים שמספקים בסה"כ נתונים של 9 דרגות חופש. על המעגל מורכבים חיישן תאוצה ADXL345, מצפן דיגיטלי HMC5843, ג'ירוסקופ ITG-3200 ומייצב מתח 3.3V 150mA.
מתקשרים עם החיישנים דרך קו תקשורת I2C כאשר לכל חיישן יש כתובת אחרת.
מימדים הקטנים של המעגל וחור להרכבה יתאימו להרבה בתוך הרבה פרוייקטים מעניינים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דרגות חופש: 9 DOF
- מתח עבודה: 3.3 V
- תקשורת: I2C
- אורך: 34.8 מ"מ
- רוחב: 10.67 מ"מ
- גובה: 2.36 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט של ADXL345 (קובץ PDF)
- מפרט של HMC5843 (קובץ PDF)
- מפרט של ITG-3200 (קובץ PDF)
- הסבר על דרגות חופש ב-Wiki (אנגלית)
נתוני משלוח (הסבר):
- משקל: 1 גרם
- אריזה מינימלית: קופסה קטנה
