מגן Arduino - מרבב 48 כניסות/יציאות

מספר קטלוגי: 4P-905
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

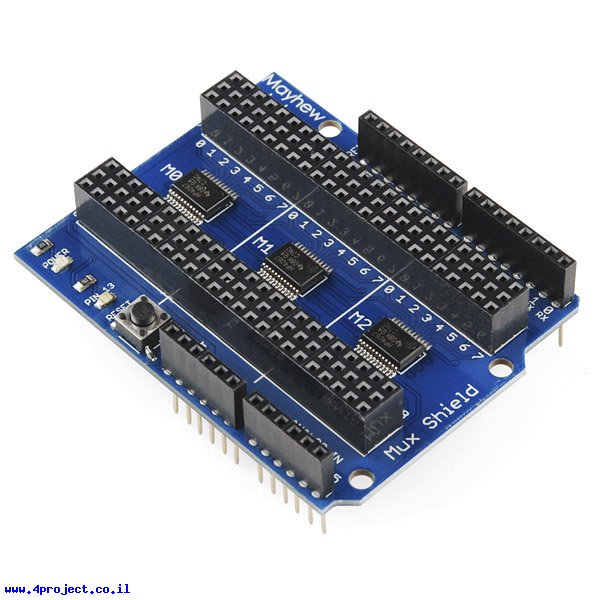

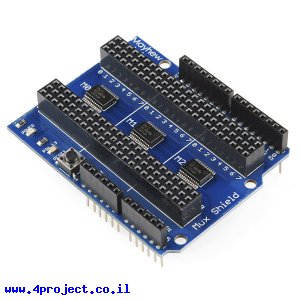

מגן Arduino - מרבב 48 כניסות/יציאות
לחץ להגדלה
התמונות להמחשה בלבד
מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מגני Arduino או באנגלית Arduino Shields הם כרטיסי הרחבה לכרטיסי Arduino השונים שמורכבים מעל הכרטיס בצורת סנדוויץ'. בד"כ אפשר להרכיב כמה מגנים אחד על השני, כל עוד הם לא משתמשים באותם קווי IO.

תחליף:
מוצר זה הוחלף ע"י הגרסה השניה של הגן הרבב.


אם אתם צריכים הרבה כניסות או יציאות בפרוייקט שלכם, מגן זה יעזור לכם! מגן המרבב מוסיף יכולת של 48 חיבורים שיכולים לתפקד ככניסות אנלוגיות/דיגיטליות או יציאות דיגיטליות (או שילוב ביניהם). מתאים ל-Arduino ול-Arduino Mega.

המגן עושה שימוש ב-3 מרבבים אנלוגיים CD74HC4067 של חברת Texas Instruments. שימו לב שכל שלושת הרכיבים מחוברים לאותם קווי בקרה, כלומר שלושתם מקבלים את אותם הכתובות של חיבור שאתם צריכים לקרוא, יש צורך לתמרן עם הגדרות הפורטים כדי לקרוא רק נתון אחד, בדקו בקוד הדוגמא המצורף להסבר נוסף.

כל החיבורים מגיעים עם חיבור GND ו-VCC לידו, מה שעוזר בחיבור חיישנים ישירות למחבר עם כבל 3 פינים. שימו לב שה-VCC מגיע ממייצב מתח של כרטיס ה-Arduino, כך שאל תצפו לאספקת זרם גבוה דרך המחברים האלו. זה לא יהיה רעיון טוב לחבר מנועי סרוו ישירות למגן זה (אלא אם אתם מספקים להם מתח חיצוני).

המגן מגיע מורכב עם סוקטים בעלי רגליים ארוכות, מוכן לחיבור ל-Arduino שלכם.

המגן עושה שימוש בקווים דיגיטליים 2, 3, 4, 5 וקווים אנלוגיים 0, 1, 2 - 48 קווים מרובבים בתמורה ל-7 קווים הרגילים.
