חישן זרם ACS711LC עד 12.5A-/+

מספר קטלוגי: 4P-1486
מכירת מוצר זה בחנות הופסקה

העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.

בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

מכירת מוצר זה בחנות הופסקה.
העמוד נשאר זמין לטובת אלה שמחפשים פרטים טכניים על מוצרים שנמכרו בעבר או סתם לסקרנים.
בדקו בתאור המוצר האם יש לנו תחליף למוצר זה.

תחליף:
רכיב זה הוחלף בדגם חדש יותר ACS711EX.

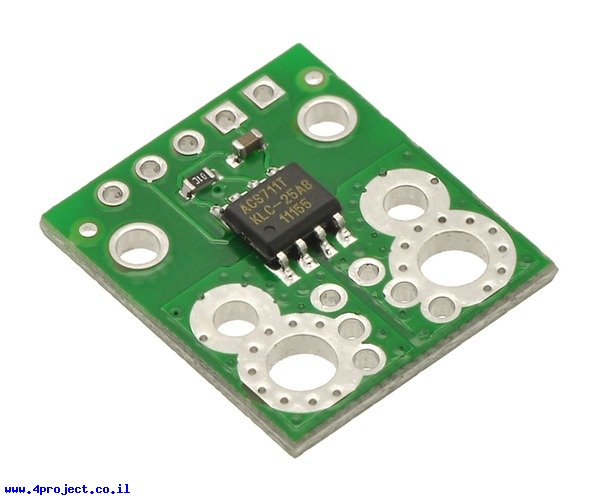

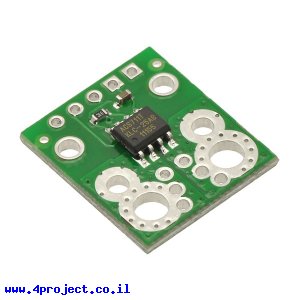

זהו חיישן זרם המבוסס על רכיב ACS711KLCTR-12AB-T של חברת Allegro. חיישן זה מסוגל למדוד עד 12.5A במתח AC או DC של עד 30V שיכול לזרום בשני הכיוונים.

את קו המתח עליו אתם רוצים למדוד את הזרם מחברים לצד עם החורים הגדולים. על המעגל יש מספר חורים המתאימים להרכבת פינים מרווחים 2.54 מ"מ, טרמינלים 3.5 או 5 מ"מ, הלחמת החוטים ישירות למעגל או חיבור אביזרים אחרים.

בנוסף לחיבור הקו, יש צורך לספק לרכיב את המתח והאדמה למעגלים הלוגיים לקווים Vcc ו-GND. הרכיב עובד במתחים בין 3 ל-5.5V, כך שמתאים לרוב הבקרים המודרניים.

קו ה-FAULT מוציא "1" לוגי בעבודה תקינה ויורד ל-"0" לוגי כאשר הזרם עובר את המגבלות של הרכיב. כשזה יקרה, היציאה תישאר ב-"0" לוגי עד שלא תפסיקו את ה-Vcc לרכיב.

כשאין זרימת זרם, יציאת הרכיב תספק חצי ממתח ה-Vcc. מתח היציאה ישתנה לכיוון ה-0 או Vcc בהתאם לכיוון ועוצמת זרימת הזרם.

כדי לזהות את הרכיב, על גב המעגל מסומן X בצבע סגול.

הרכיב מגיע עם שורה של פינים לא מולחמים.

מאפיינים:

  • דגם: ACS711KLCTR-12AB-T
  • זרם רציף מקסימלי: 12.5 A -/+
  • מתח מקסימלי: 30 V
  • מתח עבודה: 3.0 - 5.5 V
  • רזולוציה: 110mV/A@3.3V, 167mV/A@5V
  • דיוק: 5%
  • אורך: 20.3 מ"מ
  • רוחב: 17.8 מ"מ

נתוני משלוח (הסבר):

  • משקל: 2 גרם
  • אריזה מינימלית: מעטפה רגילה
