כרטיס פיתוח Arduino Due (ארדואינו דואו)

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

Arduino Due (ארדואינו דואו) הוא כרטיס הראשון של צוות Arduino הבנוי על מעבד ARM (כרטיס מקורי).
כרטיס זה רץ על מעבד 32 ביט ARM Cortex M3 ומאפשר לתכנת אותו דרך אותה סביבת הפיתוח המוכרת לכל חובבי הארדואינו.

כל הרעיון הוא לספק לכם מערכת פיתוח חזקה, אבל לשמור על השפה בה כתבתם את התוכניות עד עכשיו, מה שיאפשר להעביר את התוכניות הקיימות שלכם לכרטיס זה בזמן קצר ביותר.

לכרטיס יש 54 קווים דיגיטליים, 12 מתוכם יכולים להוציא אותות PWM בצורה חומרתית, 12 כניסות אנלוגיות ADC עם רזולוציה של 12 ביט, 2 יציאות אנלוגיות DAC עם רזולוציה של 12 ביט, 4 ערוצי תקשורת UART ושני ערוצי I2C/TWI, שני ערוצי USB-OTG, כלומר כאלה שיכולים לתפקד גם כ-host וגם כ-client, ועוד כמה שכלולים כמו DMA, ספריות סאונד ו-MultiTasking.

כדי לתכנת את ה-Due תצטרכו להשתמש בגרסה האחרונה של סביבת פיתוח לארדואינו, גרסה 1.5 שעדיין נמצאת בשלבי Beta. אחרי שהגרסה תתיצב היא תחליף את הגרסה הנוככית.

שימו לב:
כרטיס זה עובד על 3.3V ולא על 5V כמו שאר כרטיסי הארדואינו. מתח המקסימלי לקווי IO הוא 3.3V! חיבור מתח גבוה יותר (5V למשל) יכול להרוס את הכרטיס.
כל זה אומר שלא כל המגנים הקיימים בשוק יתאימו לבקר זה. כרטיסים שתוכננו לגרסאות R3 של הכרטיסים אמורים להתאים גם לכרטיס זה.

כרטיס זה לא מומלץ למתחילים. אם אתם רק נכנסים לתחום המיקרובקרים, כרטיסי ה-UNO וה-Mega יתאימו לכם יותר.

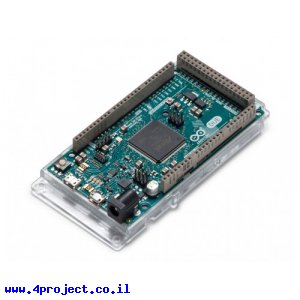

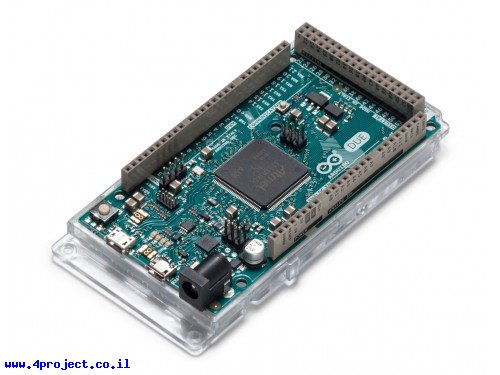

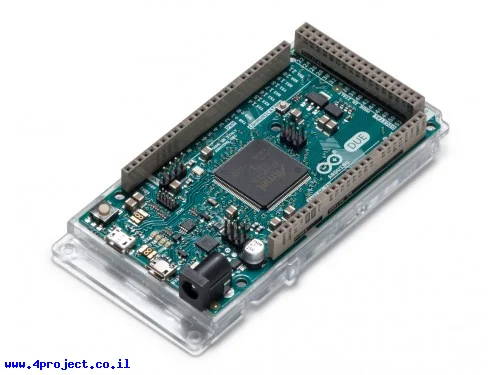

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מחלקות עם מוצרים דומים:

• Arduino (ארדואינו מקורי) - כרטיסי פיתוח

מאפיינים:

• דגם: Arduino Due
• יצרן: Arduino Team
• בקר: ARM Atmel 32-bit ARM Cortex M3
• מתח עבודה: 3.3V
• מתח כניסה: 7 - 12V
• זרם ליציאת IO: 15mA
• זרם ליציאת 3.3V: 800mA
• מספר קווי DIO: 54
• מספר קווי PWM: 12
• מספר קווי ADC: 12
• מספר קווי DAC: 2
• זיכרון FLASH: 512 KBytes
• זיכרון RAM: 96 KBytes
• תקשורת: 4x UART ,SPI ,2x I2C TWI,2x USB
• חיבור: 2x USB-microB ,USB-microA ,Power 5.5x2.1mm
• אורך: 101.6mm
• רוחב: 53.3mm

מוצרים שיכולים לעניין אתכם:

• כבלים עם חיבור Power 5.5x2.1mm
• כבלים עם חיבור USB-microA
• כבלים עם חיבור USB-microB

קישורים:

• שרטוט (קובץ PDF)
• קבצי Eagle (קובץ ZIP)
• עמוד הבית של המוצר
• הסבר על USB-OTG
• מדריך: תחילת העבודה עם Arduino
• מדריך: פירוט שפת תכנות לסביבת Arduino

נתוני משלוח (הסבר):

• משקל: 100 גרם
• אריזה מינימלית: קופסה קטנה
