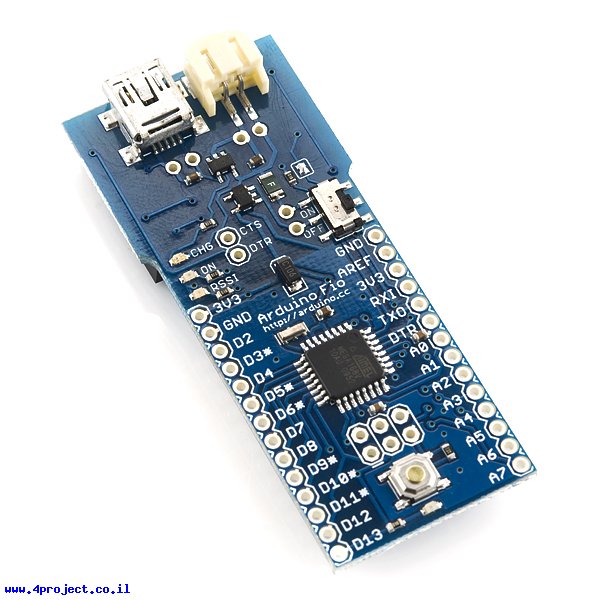

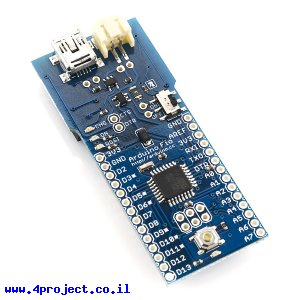

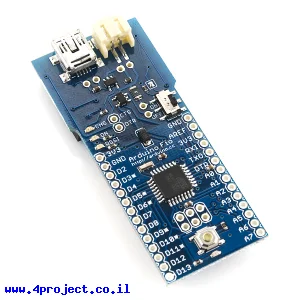

Fio הוא כרטיס שתוכנן ע"י Shigeru Kobayashi מבוסס על ATMega328, רץ ב-8MHz ועובד ב-3.3V. לכרטיס יש מחבר JST לחיבור סוללת LiPo ומעגל טעינה לסוללה כשהכרטיס מחובר ל-miniUSB. חיבור ה-miniUSB משמש רק לטעינה ואספקת המתח ולא יכול לשמש לתקשורת עם המחשב. על גב הכרטיס יש סוקט לחיבור רכיב XBee לתקשורת אל-חוטית. על הכרטיס יש גם כפתור Reset וכפתור אספקת מתח On/Off. יש גם 3 לדים לחיווי סטטוס, טעינה וסיגנל קליטה.
אפשר לתכנת את הכרטיס בעזרת מתאם FTDI או כבל FTDI או חיבור טורי אחר. ה-Fio תוכנן כך שאפשר גם לתכנת אותו בצורה אל-חוטית.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך.
שימו לב:
גם רכיב ה-XBee וגם חיבור ה-FTDI משתמשים באותם פינים Rx/Tx של הבקר, לכן כדי לתכנת את הכרטיס בעזרת כבל או מתאם תצטרכו להוציא את רכיב ה-XBee כדי שלא יתנגשו ביניהם. כדי למנוע הוצאת הרכיב, אפשר לתכנת את הבקר בצורה אל-חוטית.
שימו לב:
אפשר להרכיב על כרטיס זה כל הדגמים של רכיבי ה-XBee (משפחות 1.0, 2.5 ו-Pro), אבל הרכיבים על הכרטיס לא מסוגלים לספק את הזרם לרכיבי XBee עם הספק שידור גבוהה. אל תשכחו גם שזרם מהיציאות IO של הבקר נצרך מאותם רכיבים.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Fio
- בקר: ATMega328
- מתח עבודה: 3.3 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 8
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 8 MHz
- תקשורת: UART TTL,SPI ,I2C
- חיבור: XBee ,JST-PH 2 pin ,USB-miniB
- אורך: 66mm
- רוחב: 28 מ"מ
