כרטיס פיתוח Arduino Mega ADK

מספר קטלוגי: 4P-1296
מחירים
282.60 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 3 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לקוחות נכבדים,
השבוע (4-8/12) המחסן יהיה פחות זמין לאיסופים בשעות הבוקר.
ביום שישי (9/12) המחסן יהיה סגור.
עמכם הסליחה.

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

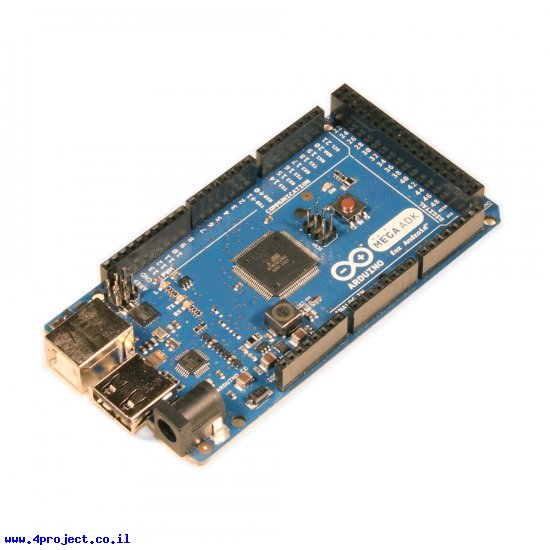

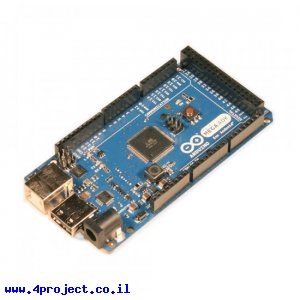

זהו כרטיס פיתוח Arduino Mega ADK המבוסס על ה-Mega הרגיל, אבל בנוסף לתכונות הרגילות שלו הוא מאפשר גם חיבור ישיר של מכשירי Android לתקשורת עם הכרטיס. חיבור ה-USB Host נעשה ע"י רכיב MAX3421e.
זהו כרטיס מקורי של צוות Arduino.

מטרה של הכרטיס לאפשר שליטה על חומרה חיצונית ע"י מכשיר Android תקני, מכאן השם שלו - ADK - Android Development Kit.

הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את אספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

מכיוון שהכרטיס מתפקד גם כ-USB Host, מכשיר הטלפון שיחובר אליו ינסה למשוך ממנו זרם כדי להיטען. כאשר הכרטיס ניזון מחיבור USB למחשב, רק 500mA יהיו זמינים לכרטיס עצמו עם כל מה שמחובר, כולל הלטלפון. כאשר הכרטיס ניזון מספק מתח חיצוני, מייצב המתח שלו מסוגל לספק עד 1.5A, כך ש-750mA ילכו לכרטיס ולטלפון ועוד 750mA לציוד המחובר לכרטיס. שנאי המספק את המתח החיצוני לכרטיס צריך להיות מסוגל לספק זרם של לפחות 1.5A.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות. רוב המגנים ל-Uno, Duemilanove או ל-Diecimila יתאימו גם ל-Mega.



הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Mega ADK
  • יצרן: Arduino Team
  • בקר: ATmega2560
  • מתח עבודה: 7 - 12 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 54
  • מספר קווי PWM: 14
  • מספר קווי ADC: 16
  • זיכרון FLASH: 256 KBytes
  • זיכרון RAM: 8 KBytes
  • זיכרון EEPROM: 4 KBytes
  • תדר: 16 MHz
  • תקשורת: USB Host,USB Client,4x UART TTL,SPI ,I2C
  • חיבור: USB-A ,USB-B ,Power 5.5x2.1mm center positive
  • אורך: 110 מ"מ
  • רוחב: 53 מ"מ

נתוני משלוח [?]:

  • משקל: 60 גרם
  • אריזה מינימלית: קופסה קטנה
