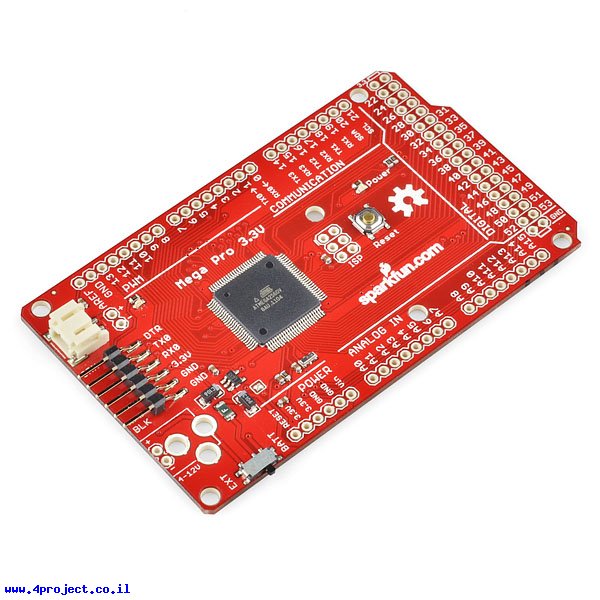

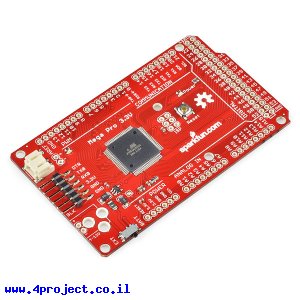

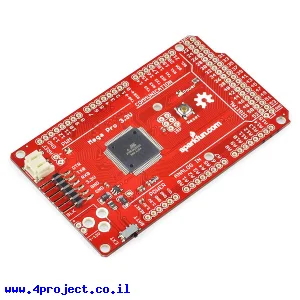

כרטיס פיתוח Arduino Mega Pro - 3.3V/8MHz

מספר קטלוגי: 4P-1241 / SF-DEV-10744
מחירים
233.60 ₪
179.90 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 3 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

מוצר זה נמכר ב- 23.0% הנחה עד גמר המלאי

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

הגישה המינימליסטית ל-Arduino של SparkFun מגיעה גם לגרסת ה-Mega של הכרטיס. זה הוא כרטיס Arduino Mega Pro המבוסס על ATMega2560, רץ ב-8MHz ועובד ב-3.3V. לכרטיס זה יש מפסק הפעלה צדדי כדי שמגנים המורכבים עליו לא יסתירו אותו.
כרטיס זה לא עובד עם מגנים (Shields) שזקוקים למתח של 5V, אבל עובד מצויין עם מגוון רחב של רכיבים וחיישנים הפועלים על 3.3V (השתמשו במגן האב טיפוס לצרכים אחרים).

כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 3.3-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים.
סדרת ה-Pro מיועדת למי שמבין את המגבלות של עבודה עם 3.3V, הלחמות המחברים וחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Mega הרגיל.

היצרן רצה ליצור כרטיס דק עד כמה שאפשר, לכן מחבר המתח העגול לא מורכב על הלוח, אבל יש הכנה ומי שצריך יכול להלחים אותו לבד. בנוסף ללוח זה יש מחבר JST המתאים לחיבור סוללות LiPo.

מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Mega הרגיל כך שיתאים למגנים קיימים בשוק.

כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.

כדי לתמוך בסביבת הפיתוח של Arduino נעשו כמה שינויים ב-BootLoader של הכרטיס. אתם צריכים להוריד את קובץ הגדרות הכרטיס המצורף כדי שתוכלו לצרוב אותו מסביבת הפיתוח.



הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Mega Pro
  • יצרן: SparkFun
  • בקר: ATmega2560
  • מתח עבודה: 3.3 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 54
  • מספר קווי PWM: 14
  • מספר קווי ADC: 16
  • זיכרון FLASH: 256 KBytes
  • זיכרון RAM: 8 KBytes
  • זיכרון EEPROM: 4 KBytes
  • תדר: 8 MHz
  • תקשורת: UART TTL,SPI ,I2C
  • חיבור: JST 2 pin
  • אורך: 90 מ"מ
  • רוחב: 53 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 18 גרם
  • אריזה מינימלית: קופסה קטנה
