תחליף:
מוצר זה לא נמכר יותר. תוכלו למצוא מוצרים דומים במחלקת כרטיסי פיתוח Arduino.
הגישה המינימליסטית ל-Arduino של SparkFun מגיעה גם לגרסת ה-Mega של הכרטיס. זה הוא כרטיס Arduino Mega Pro המבוסס על ATMega2560, רץ ב-16MHz ועובד ב-5V. לכרטיס זה יש מפסק הפעלה צדדי כדי שמגנים המורכבים עליו לא יסתירו אותו.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 5-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים.
סדרת ה-Pro מיועדת למי שמבין את המגבלות של עבודה עם 5V, הלחמות המחברים וחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Mega הרגיל.
היצרן רצה ליצור כרטיס דק עד כמה שאפשר, לכן מחבר המתח העגול לא מורכב על הלוח, אבל יש הכנה ומי שצריך יכול להלחים אותו לבד. בנוסף ללוח זה יש מחבר JST לחיבור מתח חיצוני.
מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Mega הרגיל כך שיתאים למגנים קיימים בשוק.
כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.

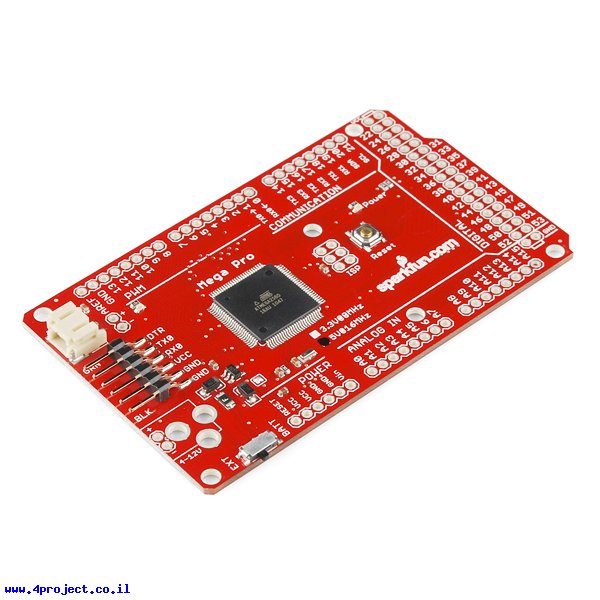

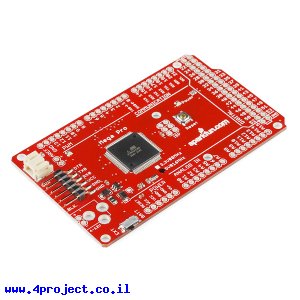

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Mega Pro
- יצרן: SparkFun
- בקר: ATmega2560
- מתח עבודה: 5 V
- זרם ליציאת IO: 40 mA
- זרם ליציאת 3.3V: 50 mA
- מספר קווי DIO: 54
- מספר קווי PWM: 14
- מספר קווי ADC: 16
- זיכרון FLASH: 256 KBytes
- זיכרון RAM: 8 KBytes
- זיכרון EEPROM: 4 KBytes
- תדר: 16 MHz
- תקשורת: UART TTL,SPI ,I2C
- חיבור: JST 2 pin
- אורך: 90 מ"מ
- רוחב: 53 מ"מ
- √RoHS
קישורים:
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מפרט טכני (ATMEGA2560-16AU) (קובץ PDF)
- קובץ הגדרת הכרטיס ב-Arduino 0022 (קובץ ZIP)
- קובץ הגדרת הכרטיס ב-Arduino 1.0 (קובץ ZIP)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 19 גרם
- אריזה מינימלית: קופסה קטנה
