זה הוא Arduino Nano Every, הכרטיס החדש של צוות Arduino, מבוסס על בקר ATMega4809, אבל תואם בחיבורים ובתכונות העיקריות לכרטיס ה-Nano הוותיק.
דגם זה של הכרטיס מגיע עם מחברים מולחמים.
זהו כרטיס מקורי של צוות Arduino.
בקר ה-ATMega4809 הוא דגם חדש בכרטיסי הארדואינו ומספק יותר זכרון (48KByte FLASH בהשוואה ל-32 ב-Nano הרגיל, 6KByte RAM בהשוואה ל-2KByte ב-Nano הרגיל), אבל מכיל פחות זכרון EEPROM - רק 256Bytes בהשווה ל-1KByte שהיו ל-Nano הרגיל.
על המעגל של ה-Nano Every מורכבים מייצבי מתח משופרים יותר בהשוואה ל-Nano הרגיל. מחבר ה-USB התקדם ל-micro-B הפופולרי יותר.
על התקשורת דרך USB אחראי מיקרובקר ATSAMD11D14A שגם הוא חדש במשפחת כרטיסי הארדואינו.
הכרטיס קומפקטי בגודל והרגליים שלו מתאימים לעבודה במטריצה.
את המתח אפשר לספק דרך קו ה-VIN (מ-6 עד 12V) או דרך חיבור ה-USB.
שימו לב:
על המארז וגם בעמודי המוצר באתר של Arduino רשום ששעון הכרטיס הוא 20Mhz, אבל בפועל הכרטיס עובד בתדר של 16MHz כדי להיות תואם לעבודה של כרטיס ה-Nano הוותיק. אם אתם צריכים את המהירות, תוכלו למצוא באינטרנט הסבר על השינויים שצריך לעשות כדי לשנות את מהירות השעון ל-20MHz.

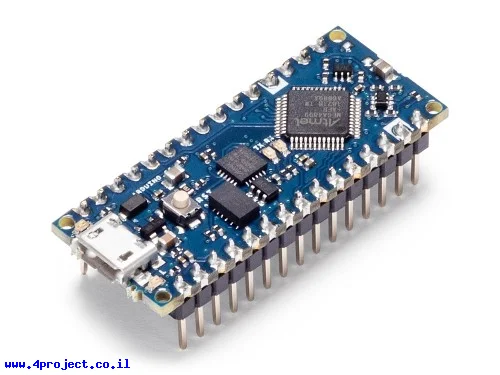

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Nano Every
- יצרן: Arduino Team
- בקר: ATMega4809
- מתח עבודה: 5V
- מתח כניסה: 6 - 12V
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 8
- זיכרון FLASH: 48 KBytes
- זיכרון RAM: 6 KBytes
- זיכרון EEPROM: 256 Bytes
- תדר: 16 MHz
- תקשורת: USB ,UART TTL,SPI ,I2C
- חיבור: USB-microB
- אורך: 45 מ"מ
- רוחב: 18 מ"מ
מוצרים שיכולים לעניין אתכם:
קישורים:
- מפרט טכני (קובץ PDF)
- שרטוט (קובץ PDF)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 20 גרם
- אריזה מינימלית: קופסה קטנה
