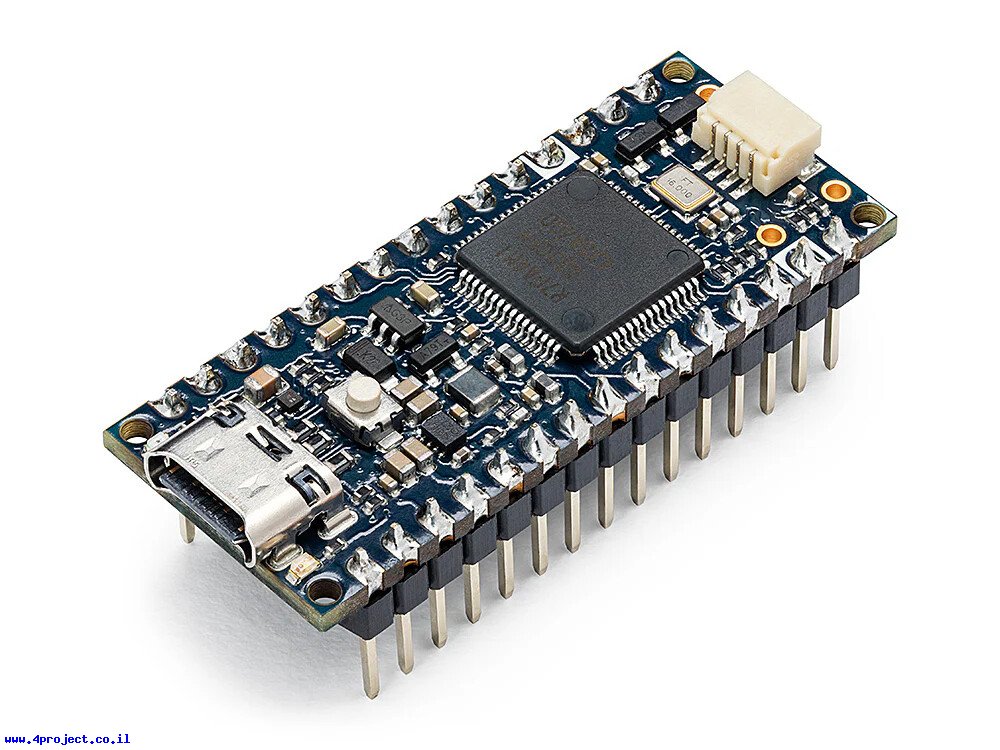

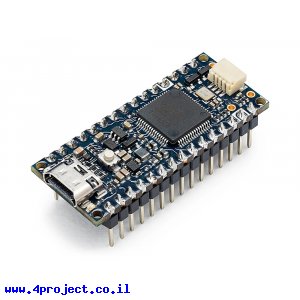

כרטיס פיתוח Arduino Nano R4 עם מחברים

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

זה הוא Arduino Nano R4, הכרטיס החדש של צוות Arduino, מבוסס על בקר Renesas RA4M1 הכולל בתוכו ליבת Arm Cortex-M4 הרץ בתדר 48MHz.
ה-Nano R4 תואם בחיבורים ובתכונות העיקריות לכרטיס ה-Nano הוותיק, באותה התצורה הפיזית ועדיין עובד ב-5V.

דגם זה של הכרטיס מגיע עם מחברים מולחמים.
זהו כרטיס מקורי של צוות Arduino.

בקר ה-RA4M1 של Renesas הוא אותו הבקר המפעיל את Arduino UNO R4 Minima. הוא מספק יותר זכרון: 256KByte FLASH, 32KByte RAM וגם 8KByte של EEPROM.

על המעגל של ה-Nano R4 מורכבים מייצבי מתח משופרים, המאפשרים חיבור מתח כניסה בין 6V ל-21V. מחבר ה-USB התקדם ל-דגם C הסטנדרטי בימינו.

הכרטיס קומפקטי בגודל והרגליים שלו מתאימים לעבודה במטריצה.
את המתח אפשר לספק דרך קו ה-VIN (מ-6 עד 21V) או דרך חיבור ה-USB-C.

הכרטיס כולל מחבר QWIIC לחיבור קל של רכיבים המתקשרים דרך ערוץ ה-I2C, וכולל גם לד RGB על המעגל לחיווי אינטואיטיבי.

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.

מחלקות עם מוצרים דומים:

• Arduino (ארדואינו מקורי) - כרטיסי פיתוח

מאפיינים:

• דגם: Nano R4
• יצרן: Arduino Team
• בקר: ARM Cortex-M4 (Renesas RA4M1)
• מתח עבודה: 5V
• מתח כניסה: 6V~21V
• זרם ליציאת IO: 8mA
• מספר קווי DIO: 21
• מספר קווי PWM: 6
• מספר קווי ADC: 8
• מספר קווי DAC: 1
• זיכרון FLASH: 256KB
• זיכרון RAM: 32KB
• זיכרון EEPROM: 8KB
• תדר: 48MHz
• תקשורת: USB ,UART TTL,SPI ,I2C
• חיבור: USB-C ,JST-SH 4 pin QWIIC
• אורך: 45mm
• רוחב: 18mm

מוצרים שיכולים לעניין אתכם:

• כבלים עם חיבור USB-C

קישורים:

• מפרט טכני (קובץ PDF)
• פריסת פינים (קובץ PDF)
• שרטוט (קובץ PDF)

נתוני משלוח (הסבר):

• משקל: 20 גרם
• אריזה מינימלית: קופסה קטנה
