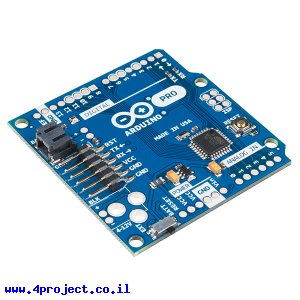

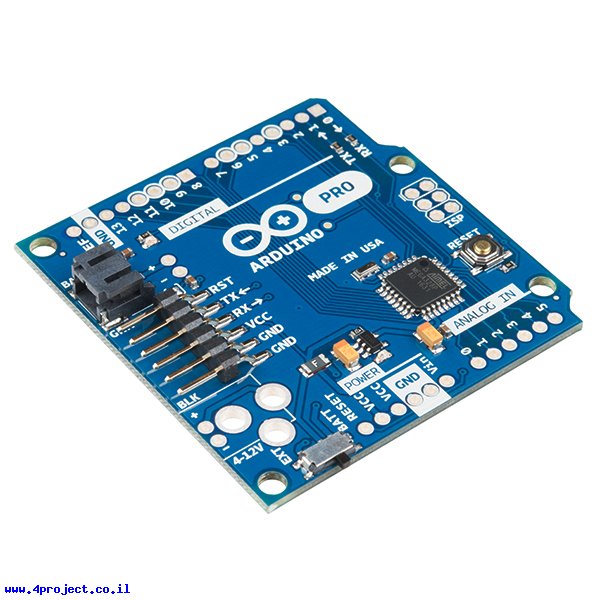

כרטיס פיתוח Arduino Pro 328 - 3.3V/8MHz

מספר קטלוגי: 4P-3262 / SF-DEV-10914
מחירים
70.00 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 2 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

הגישה המינימליסטית ל-Arduino של SparkFun. זה הוא כרטיס Arduino Pro המבוסס על ATMega328, רץ ב-8MHz ועובד ב-3.3V. לכרטיס זה יש כפתור הפעלה צדדי כדי שמגנים המורכבים עליו לא יסתירו אותו. לא מומלץ להפעיל הרבה כח על הכפתור כי הוא די עדין ונוטה להשבר (SparkFun עובדים לשפר את העניין בגרסאות הבאות של הכרטיס).
כרטיס זה לא עובד עם מגנים (Shields) שזקוקים למתח של 5V, אבל עובד מצויין עם מגוון רחב של רכיבים וחיישנים הפועלים על 3.3V (השתמשו במגן האב טיפוס לצרכים אחרים).

כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 3.3-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים. הספקת זרם מקסימלית של 150mA.
סדרת ה-Pro מיועדת למי שמבין את המגבלות של עבודה עם 3.3V, הלחמות המחברים וחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.

היצרן רצה ליצור כרטיס דק עד כמה שאפשר, לכן מחבר המתח העגול לא מורכב על הלוח, אבל יש הכנה ומי שצריך יכול להלחים אותו לבד. בנוסף ללוח זה יש מחבר JST המתאים לחיבור סוללות LiPo.

מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Duemilanove. כדי להוזיל עלויות היצרן השתמש ברכיבי SMD ומעגל דו-שכבתי.

כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.



הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Pro 328
  • יצרן: SparkFun
  • בקר: ATMega328
  • מתח עבודה: 3.3 V
  • מתח כניסה: 3.3 - 12 V
  • זרם ליציאת IO: 40 mA
  • מספר קווי DIO: 14
  • מספר קווי PWM: 6
  • מספר קווי ADC: 6
  • זיכרון FLASH: 32 KBytes
  • זיכרון RAM: 2 KBytes
  • זיכרון EEPROM: 1 KBytes
  • תדר: 8 MHz
  • תקשורת: UART TTL,SPI ,I2C
  • חיבור: JST 2 pin
  • אורך: 53 מ"מ
  • רוחב: 52 מ"מ
  • √RoHS

נתוני משלוח [?]:

  • משקל: 11 גרם
  • אריזה מינימלית: קופסה קטנה
