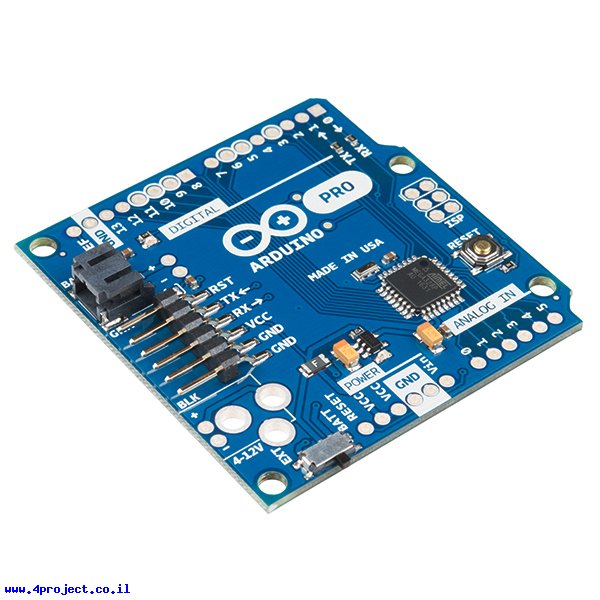

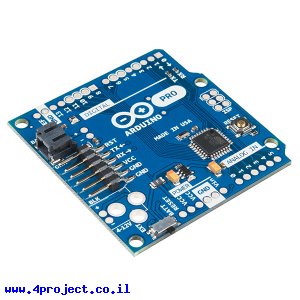

הגישה המינימליסטית ל-Arduino של SparkFun. זה הוא כרטיס Arduino Pro המבוסס על ATMega328, רץ ב-16MHz ועובד ב-5V. לכרטיס זה יש כפתור הפעלה צדדי כדי שמגנים המורכבים עליו לא יסתירו אותו. לא מומלץ להפעיל הרבה כח על הכפתור כי הוא די עדין ונוטה להשבר (SparkFun עובדים לשפר את העניין בגרסאות הבאות של הכרטיס).
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 5-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים. הספקת זרם מקסימלית של 150mA.
סדרת ה-Pro מיועדת למי שמוכן להלחמות המחברים ולחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.
היצרן רצה ליצור כרטיס דק עד כמה שאפשר, לכן מחבר המתח העגול לא מורכב על הלוח, אבל יש הכנה ומי שצריך יכול להלחים אותו לבד. בנוסף ללוח זה יש מחבר JST המתאים לחיבור סוללות LiPo. תצטרכו להשתמש במעגל המרת מתח DC ל-DC כדי לספק ללוח זה 5V מ-3.7V שמספקת סוללת LiPo.
מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Duemilanove. כדי להוזיל עלויות היצרן השתמש ברכיבי SMD ומעגל דו-שכבתי.
כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Pro 328
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 6
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: UART TTL,SPI ,I2C
- חיבור: JST-PH 2 pin
- אורך: 53mm
- רוחב: 52mm
קישורים:
- אתר Arduino הרשמי
- עמוד רשמי של Arduino Pro
- הסבר על הכרטיס
- מפרט שפת התכנות
- שרטוט (קובץ PDF)
- קבצי Eagle (קובץ ZIP)
- מדריך: תחילת העבודה עם Arduino
- מדריך: פירוט שפת תכנות לסביבת Arduino
נתוני משלוח (הסבר):
- משקל: 12 גרם
- אריזה מינימלית: קופסה קטנה
