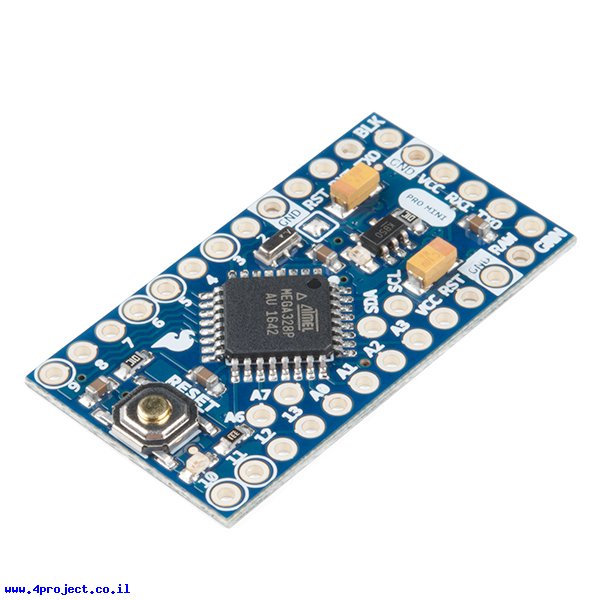

הגישה המינימליסטית ל-Arduino של SparkFun. זה הוא כרטיס Arduino Pro Mini המבוסס על ATMega328, רץ ב-16MHz ועובד ב-5V. זה הוא אחד מכרטיסי Arduino הקטנים שיש, שוקל פחות מ-2 גרם.
גרסה זו של הכרטיס כוללת חיבורים לכל 8 הכניסות האנלוגיות של הבקר בהשוואה ל-6 בגרסה הקודמת.
כרטיס זה מגיע בלי מחברים מחוברים אליו כדי שתוכלו להלחים מחברים בכל כיוון שאתם רוצים או להלחים חוטים ישירות לכרטיס אם יש צורך. הכרטיס יכול לקבל מתחים של 5-12V וכולל הגנות מפני מתח גבוהה, הפוך וקצרים. אספקת זרם מקסימלית של 150mA.
סדרת ה-Pro מיועדת למי שמוכן להלחמות המחברים ולחוסר בקר ה-USB על הלוח, לכן לא מומלץ למתחילים. למי שרוצה להתחיל לעבוד עם בקרים מומלץ לבחור בדגם ה-Uno.
מבחינת פריסת הפינים כרטיס זה זהה לדגם ה-Mini. כדי להוזיל עלויות היצרן השתמש ברכיבי SMD ומעגל דו-שכבתי.
כדי לתכנת את הכרטיס צריך לחבר אותו למתאם FTDI Basic שתומך באתחול הכרטיס אחרי צריבה או לכבל FTDI, רק שהוא לא יוכל לאתחל את הכרטיס אוטומטית, תצטרכו ללחוץ לבד על כפתור ה-Reset.
הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים.
מחלקות עם מוצרים דומים:
מאפיינים:
- דגם: Pro Mini 328
- יצרן: SparkFun
- בקר: ATMega328
- מתח עבודה: 5 - 12V
- זרם ליציאת IO: 40mA
- מספר קווי DIO: 14
- מספר קווי PWM: 6
- מספר קווי ADC: 8
- זיכרון FLASH: 32 KBytes
- זיכרון RAM: 2 KBytes
- זיכרון EEPROM: 1 KBytes
- תדר: 16 MHz
- תקשורת: UART TTL,SPI ,I2C
- אורך: 33mm
- רוחב: 18mm
