כרטיס פיתוח Arduino Uno R3

מספר קטלוגי: 4P-1295
מחירים
99.90 ₪ (כולל מע"מ)

מלאי [?]

- קיים במלאי


אמורים להיות לנו 191 יחידות במלאי

זמן אספקה

ימים בודדים


הזמנה

לקוחות נכבדים,
השבוע (4-8/12) המחסן יהיה פחות זמין לאיסופים בשעות הבוקר.
ביום שישי (9/12) המחסן יהיה סגור.
עמכם הסליחה.

Arduino זו פלטפורמת קוד פתוח לפיתוח מוצרים פיזיים בעזרת לוח I/O פשוט וסביבת פיתוח המממשת שפות Processing ו-Wiring. כרטיסי Arduino זוכים לפופולריות רבה בכל העולם בזכות הפשטות, המחיר, היכולות, ההרחבות הרבות שנקראות "מגנים" (Shileds) וסביבת הפיתוח החינמית שניתן להוריד כאן.

זה הוא Arduino Uno R3, האחרון בסדרה, מבוסס על בקר ATMega328. זהו כרטיס מקורי של צוות Arduino.

חוץ מהשם שעכשיו אפשר להגיד בלי לשבור כמה שיניים ושינוי ברכיב תקשורת USB, גרסה חדשה זו זהה ל-Arduino Duemilanove או גרסאות ה-UNO שקודמו לו.
ה-Uno משתמש עכשיו ברכיב ATmega16U2 לתקשורת USB במקום רכיב ה-FTDI ב-Duemilanove או 8U2 ב-UNO הקודם. שינוי זה מאפשר מהירות תקשורת גדולה יותר, חיבור בלי צורך בדרייברים מיוחדים (ל-Linux ו-MAC ושינוי בקובץ INF ל-Windows) ואפשרות לכרטיס להזדהות ככל סוג של התקן USB סטנדרטי - מקלדת, עכבר, ג'ויסטיק וכו'. רכיב ה-ATmega16U2 הוא בעצם מעבד נוסף על הכרטיס ואפשר לתכנת אותו בעזרת חיבור ICSP הנוסף.

בנוסף לשינויים אלה, ה-R3 כולל גם כמה חיבורים נוספים, כמו קווי SDA ו-SCL ליד חיבור ה-AREF, מה שיאפשר למגנים המורכבים עליו להשתמש בתקשורת I2C בצורה נוחה יותר. נוסף גם קו IOREF שיאפשר למגנים להיות מודעים למתח קווי ה-DIO של הבקר. בקרוב כנראה נראה גם דור חדש של מגנים שמשתמשים בשכלולים אלה.

גם כפתור ה-Reset שינה את מיקומו ונמצא עכשיו ליד מחבר ה-USB, כך שהוא יהיה נגיש גם כשמגנים מורכבים על הכרטיס.

כרטיס פיתוח זה הוא בחירה מצויינת למי שרוצה להכנס לתחום הבקרים. הכרטיס יכול לבחור לבד את מקור המתח מחיבור USB, ממחבר מתח 2.1 מ"מ (פלוס בפין הפנימי) או אספקה ישירה לפינים Vin ו-Gnd במחבר ה-Power. חיבור המתח מה-USB עובר דרך פיוז אוטומטי שמגן על המחשב במקרה של קצרים במעגל. הפיוז ינתק את הספקת המתח בצריכה מעל 500mA ויחבר שוב אחרי שהקצר יוסר.
על מחבר ה-Power אפשר להשתמש במתח של 5V ו-3.3V מיוצבים לחיבור רכיבים אחרים.
כל קווי ה-IO של הכרטיס עובדים ב-0-5V ומסוגלים לספק/לקבל עד 40mA.

אל תשכחו לבדוק את מחלקת המגנים (Shields) ל-Arduino, שהם בעצם הרחבות ותוספות די מעניינות.

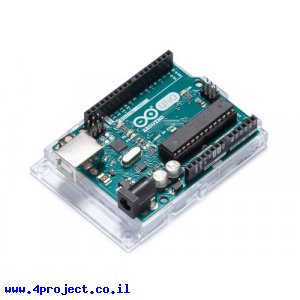

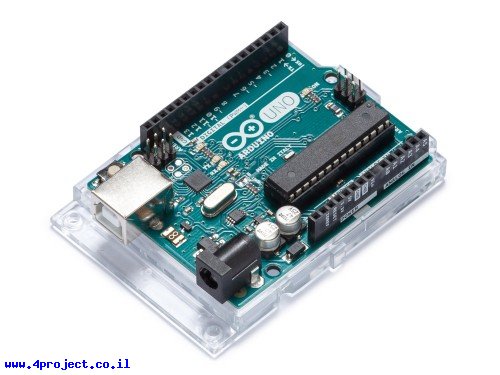

הכרטיס מגיע כמו שהוא מופיע בתמונות, ללא כבל, מחברים או אביזרים נוספים. קישורים לכבלים ומחברים מתאימים תוכלו למצוא בהמשך העמוד.

מאפיינים:

  • דגם: Uno R3
  • יצרן: Arduino Team
  • בקר: ATMega328
  • מתח כניסה: 7 - 12 V
  • מתח עבודה: 5 V
  • זרם ליציאת IO: 40 mA
  • זרם ליציאת 3.3V: 50 mA
  • מספר קווי DIO: 14
  • מספר קווי PWM: 6
  • מספר קווי ADC: 6
  • זיכרון FLASH: 32 KBytes
  • זיכרון RAM: 2 KBytes
  • זיכרון EEPROM: 1 KBytes
  • תדר: 16 MHz
  • תקשורת: USB ,UART TTL,SPI ,I2C
  • חיבור: USB-B ,Power 5.5x2.1mm center positive
  • אורך: 77 מ"מ
  • רוחב: 53 מ"מ

נתוני משלוח [?]:

  • משקל: 40 גרם
  • אריזה מינימלית: קופסה קטנה
